Reserveonderdelen voor Membraanklep T7

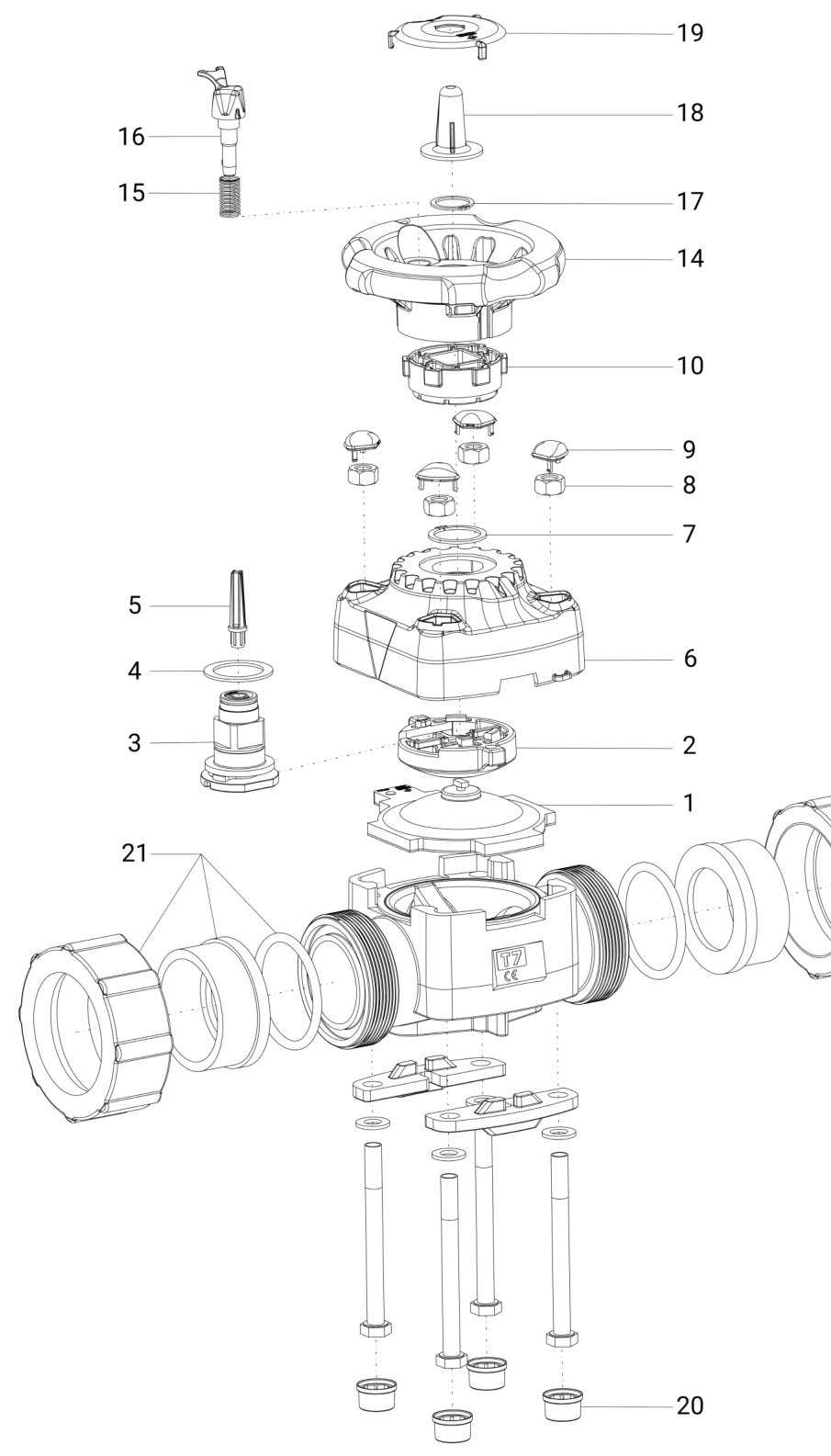

Membraanklep T7

posities

Membraan
Druklichaam
Spindelmodule
Glijring
Indicatiepen
Bovendeel
Borgring
Zeskantmoer
Afdekkap
Bedieningselement
Handwiel
Veer
Borgpen
Borgring
Kijkglas
PLS-labelplaatje
Afdekkap
Aansluitvariant koppeling

Bovendeel voor membraanklep

Art.nr. (Praher)	KLN-nr.	DN	d [mm]	VE
142992	–	15/20	20/25	1
142993	–	25	32	1
142994	–	32/40	40/50	1
142995	–	50	63	1

Handwiel voor membraanklep zonder koppelbegrenzing

Art.nr. (Praher)	KLN-nr.	DN	d [mm]	VE
142985	–	15/20/25	20/25/32	1
142986	–	32/40	40/50	1
143041	–	50	63	1

Handwiel voor membraanklep met koppelbegrenzing

Art.nr. (Praher)	KLN-nr.	DN	d [mm]	Type	VE
142987	–	15/20/25	20/25/32	Nm	1
142988	–	32/40	40/50	Nm für EPDM/FPM	1
142989	–	50	63	Nm für EPDM/FPM	1
142990	–	50	63	Nm für PTFE beschichtet	1
142991	–	32/40	40/50	Nm für PTFE beschichtet	1

Membraan voor membraanklep

Art.nr. (Praher)	KLN-nr.	DN	d [mm]	Materiaal	VE
51529	–	50	63	EPDM	1
51538	–	32/40	40/50	EPDM	1
51567	–	15/20	20/25	EPDM	1
51572	–	25	32	EPDM	1
51532	–	50	63	FPM	1
51539	–	32/40	40/50	FPM	1
51568	–	15/20	20/25	FPM	1
51573	–	25	32	FPM	1

Composietmembraan voor membraanklep

Art.nr. (Praher)	KLN-nr.	DN	d [mm]	Materiaal	VE
51528	–	50	63	PTFE-beschichtet	50
51537	–	32/40	40/50	PTFE-beschichtet	50
51566	–	15/20	20/25	PTFE-beschichtet	1
51571	–	25	32	PTFE-beschichtet	1

PLS-labelplaatje

Art.nr. (Praher)	KLN-nr.	DN	d [mm]	Kleur	VE
102406	–	15/20/25	20/25/32	gelb	1
102407	–	32/40/50	40/50/63	gelb	1
102816	–	15/20/25	20/25/32	rot	1
102817	–	32/40/50	40/50/63	rot	1
102818	–	15/20/25	20/25/32	blau	1
102819	–	32/40/50	40/50/63	blau	1
102820	–	15/20/25	20/25/32	grün	1
102821	–	32/40/50	40/50/63	grün	1

Aansluit-O-ringen voor koppeling

Art.nr. (Praher)	KLN-nr.	d	Materiaal	VE
142963	–	d20	EPDM	100 Stück
142974	–	d20	EPDM	500 Stück
142964	–	d25	EPDM	100 Stück
142975	–	d25	EPDM	500 Stück
142965	–	d32	EPDM	100 Stück
142976	–	d32	EPDM	500 Stück
142788	51512290	d40	EPDM	100 Stück
142789	–	d40	EPDM	500 Stück
142966	–	d50	EPDM	100 Stück
142977	–	d50	EPDM	500 Stück
142967	–	d63	EPDM	100 Stück
142978	–	d63	EPDM	500 Stück

Aansluit-O-ringen voor koppeling

Art.nr. (Praher)	KLN-nr.	d	Materiaal	VE
142968	–	d20	FPM	100 Stück
142979	–	d20	FPM	500 Stück
142969	–	d25	FPM	100 Stück
142980	–	d25	FPM	500 Stück
142970	–	d32	FPM	100 Stück
142981	–	d32	FPM	500 Stück
142971	–	d40	FPM	100 Stück
142982	–	d40	FPM	500 Stück
142972	–	d50	FPM	100 Stück
142983	–	d50	FPM	500 Stück
142973	–	d63	FPM	100 Stück
142984	–	d63	FPM	500 Stück

Montageplaat

Art.nr. (Praher)	KLN-nr.	DN	d	VE
101257	51510130	15/20/25	h= 3,5	10
101260	51510133	32/40/50	h= 7,5	10
101256	51510129	15/20/25	h=16,0	10
101259	51510132	32/40/50	h=18,5	10
101255	51510128	15/20/25	h= 23,0	10
101258	51510131	32/40/50	h= 23,5	10

Montageplaat voor membraanklep incl. schroeven

Art.nr. (Praher)	KLN-nr.	DN	d	VE
140103	51511935	15	h=16,0	5
140123	51511938	32	h=18,5	1
140102	51511934	20/25	h= 23,0	1
140109	51511936	32/40/50	h= 23,5	1

Lijmmof voor koppeling metrisch

Art.nr. (Praher)	KLN-nr.	d	PN	Materiaal	VE
70560	51513124	d20	16	PVC	280
70561	51513125	d25	16	PVC	200
70562	51513126	d32	16	PVC	300
70563	51513127	d40	16	PVC	250
70564	51513128	d50	16	PVC	250
70565	51513129	d63	16	PVC	100
71117	51513532	d75	16	PVC	25

Lijmmof voor koppeling ASTM

Art.nr. (Praher)	KLN-nr.	d	PN	Materiaal	VE
70948	51513411	d 3/8"	16	PVC	100
70949	51513412	d 1/2"	16	PVC	500
70951	51513414	d 3/4"	16	PVC	100
70953	51513416	d 1"	16	PVC	100
70955	51513418	d 1 1/4"	16	PVC	100
70956	51513419	d 1 1/2"	16	PVC	100
70957	51513420	d 2"	16	PVC	100

Lijmmof voor koppeling JIS

Art.nr. (Praher)	KLN-nr.	d	PN	Materiaal	VE
71723	–	d 1/2"	16	PVC	100
71724	–	d 3/4"	16	PVC	100
71725	–	d 1"	16	PVC	100
71726	–	1 1/4"	16	PVC	100
71727	–	d 1 1/2"	16	PVC	100
71728	–	d 2"	16	PVC	100

Binnendraad voor koppeling BSP

Art.nr. (Praher)	KLN-nr.	d	PN	Materiaal	VE
76120	–	G1/2"	16	PVC	100
76506	–	G 3/4"	16	PVC	100
76507	–	G 1"	16	PVC	100
76508	–	G1 1/4"	16	PVC	100
76509	–	G1 1/2"	16	PVC	100
76510	–	G2"	16	PVC	100

Wartelmoer voor koppeling

Art.nr. (Praher)	KLN-nr.	d	DN	Materiaal	VE
70566	51513130	1"	15	PVC	150
70567	51513131	1 1/4"	20	PVC	100
70568	51513132	1 1/2"	25	PVC	120
70569	51513133	2"	32	PVC	75
70570	51513134	2 1/4"	40	PVC	60
70571	51513135	2 3/4"	50	PVC	50
71129	51513544	3 1/2"	65	PVC	25

Lasmof voor membraanklep metrisch

Art.nr. (Praher)	KLN-nr.	d	DN	PN	Materiaal	VE
50679	–	20	15	10	PP	1
50680	–	25	20	10	PP	1
50681	–	32	25	10	PP	1
50682	–	40	32	10	PP	1
50683	–	50	40	10	PP	1
50684	–	63	50	10	PP	1

Laseind voor koppeling metrisch

Art.nr. (Praher)	KLN-nr.	d	DN	PN	Materiaal	VE
50685	–	20	15	SDR 11	PP	1
50686	–	25	20	SDR 11	PP	1
50687	–	32	25	SDR 11	PP	1
50688	–	40	32	SDR 11	PP	1
50689	–	50	40	SDR 11	PP	1
50690	–	63	50	SDR 11	PP	1

Wartelmoer

Art.nr. (Praher)	KLN-nr.	d	DN	Materiaal	VE
50691	–	G 1"	15	PP	1
50692	–	G1 1/4"	20	PP	1
50693	–	G1 1/2"	25	PP	1
50694	–	G2"	32	PP	1
50695	–	G2 1/4"	40	PP	1
50696	–	G2 3/4"	50	PP	1

Lasmof voor koppeling metrisch

Art.nr. (Praher)	KLN-nr.	d	DN	Materiaal	VE
142134	–	20	15	PE100	1
142135	51512196	25	20	PE100	1
142136	51512197	32	25	PE100	1
142137	51512198	40	32	PE100	1
142138	51512199	50	40	PE100	1
142139	51512200	63	50	PE100	1

Laseind voor koppeling metrisch kort

Art.nr. (Praher)	KLN-nr.	d	DN	Materiaal	VE
141314	–	20	15	PE100	1
141315	51512047	25	20	PE100	1
141316	51512048	32	25	PE100	1
141317	51512049	40	32	PE100	1
141318	51512050	50	40	PE100	1
141319	51512051	63	50	PE100	1

Laseind voor koppeling metrisch lang

Art.nr. (Praher)	KLN-nr.	d	DN	Materiaal	VE
142581A	–	20	15	PE100	1
142582A	51512282	25	20	PE100	1
142583A	51512283	32	25	PE100	1
142584A	51512284	40	32	PE100	1
142585A	51512285	50	40	PE100	1
142586A	51512286	63	50	PE100	1

Lasmof voor membraanklep metrisch

Art.nr. (Praher)	KLN-nr.	d	DN	Materiaal	VE
50697	–	20	15	PVDF	1
50698	–	25	20	PVDF	1
50699	–	32	25	PVDF	1
50700	–	40	32	PVDF	1
50701	–	50	40	PVDF	1
50702	–	63	50	PVDF	1

Laseind voor membraanklep metrisch

Art.nr. (Praher)	KLN-nr.	d	DN	PN	Materiaal	VE
50703	–	20	15	SDR 21	PVDF	1
50704	–	25	20	SDR 21	PVDF	1
50705	–	32	25	SDR 21	PVDF	1
50706	–	40	32	SDR 21	PVDF	1
50707	–	50	40	SDR 21	PVDF	1
50708	–	63	50	SDR 21	PVDF	1

Laseind voor membraanklep metrisch lang

Art.nr. (Praher)	KLN-nr.	d	DN	PN	Materiaal	VE
143074	–	20	15	SDR 21	PVDF	1
143075	–	25	20	SDR 21	PVDF	1
143076	–	32	25	SDR 21	PVDF	1
143077	–	40	32	SDR 21	PVDF	1
143078	–	50	40	SDR 21	PVDF	1
143079	–	63	50	SDR 21	PVDF	1
