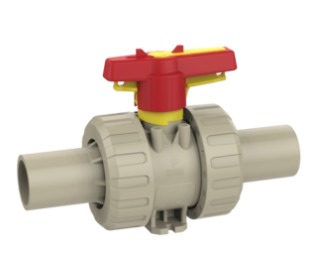

2cestný kulový kohout M1 bez silikonu, PP svařovací hrdlo extra dlouhé (PP-H)
Popis
2cestný modulární průmyslový kulový kohout M1 z PP-H, bez silikonu, se svařovacím hrdlem PP extra dlouhým (20–110), sedlové těsnění PTFE, materiál těsnění EPDM nebo FPM, PN 10.
Kulový kohout 2W M1 PP svařovací hrdlo extra dlouhé (kód 30M)
- PP svařovací hrdlo extra dlouhé
- Sedlové těsnění: PTFE
- jednotlivě balené
| Č. art. (Praher) | Č. KLN | Těsnění | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210547 | EPDM | 20 | 15 | 10 | 9 | |
| 210557 | FPM | 20 | 15 | 10 | 9 | |
| 210548 | EPDM | 25 | 20 | 10 | 8 | |
| 210558 | FPM | 25 | 20 | 10 | 8 | |
| 210549 | EPDM | 32 | 25 | 10 | 8 | |
| 210559 | FPM | 32 | 25 | 10 | 8 | |
| 210550 | EPDM | 40 | 32 | 10 | 8 | |
| 210560 | FPM | 40 | 32 | 10 | 8 | |
| 210551 | EPDM | 50 | 40 | 10 | 6 | |
| 210561 | FPM | 50 | 40 | 10 | 6 | |
| 210552 | EPDM | 63 | 50 | 10 | 4 | |
| 210562 | FPM | 63 | 50 | 10 | 4 | |
| 210553 | EPDM | 75 | 65 | 10 | 1 | |
| 210563 | FPM | 75 | 65 | 10 | 1 | |
| 210554 | EPDM | 90 | 80 | 10 | 1 | |
| 210564 | FPM | 90 | 80 | 10 | 1 | |
| 210555 | EPDM | 110 | 80 | 10 | 1 | |
| 210565 | FPM | 110 | 80 | 10 | 1 |
Technický výkres & rozměry
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Rozměry v mm · písmena dle výkresu
