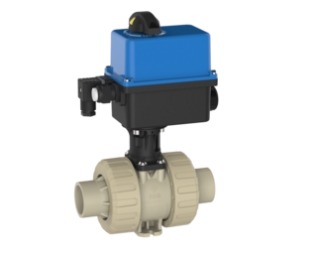

2cestný kulový kohout M1 elektrický s pozicionérem, bez silikonu – PP svařovací nátrubek (PP-H)
Popis
2cestný modulární průmyslový kulový kohout M1 z PP-H s PP svařovacím nátrubkem, elektrickým pohonem ER20 s pozicionérem (posi; ovládání 15-30VAC nebo 90-240VAC), těsnění sedla PTFE, bez silikonu, d16-d63, PN10.
Kulový kohout 2W M1 elektrický pozicionér, PP svařovací nátrubek
- PP svařovací nátrubek
- Těsnění sedla: PTFE
- EO
- posi
- Pohon ER20
- bez silikonu
- Materiál: PP-H
| Č. art. (Praher) | Č. KLN | Těsnění | d | DN | PN | VE | Napětí |
|---|---|---|---|---|---|---|---|
| 512606 | EPDM | 16 | 10 | 10 | 1 | 15-30VAC | |
| 512620 | FPM | 16 | 10 | 10 | 1 | 15-30VAC | |
| 512613 | EPDM | 16 | 10 | 10 | 1 | 90-240VAC | |
| 512627 | FPM | 16 | 10 | 10 | 1 | 90-240VAC | |
| 512607 | EPDM | 20 | 15 | 10 | 1 | 15-30VAC | |
| 512621 | FPM | 20 | 15 | 10 | 1 | 15-30VAC | |
| 512614 | EPDM | 20 | 15 | 10 | 1 | 90-240VAC | |
| 512628 | FPM | 20 | 15 | 10 | 1 | 90-240VAC | |
| 512608 | EPDM | 25 | 20 | 10 | 1 | 15-30VAC | |
| 512622 | FPM | 25 | 20 | 10 | 1 | 15-30VAC | |
| 512615 | EPDM | 25 | 20 | 10 | 1 | 90-240VAC | |
| 512629 | FPM | 25 | 20 | 10 | 1 | 90-240VAC | |
| 512609 | EPDM | 32 | 25 | 10 | 1 | 15-30VAC | |
| 512623 | FPM | 32 | 25 | 10 | 1 | 15-30VAC | |
| 512616 | EPDM | 32 | 25 | 10 | 1 | 90-240VAC | |
| 512630 | FPM | 32 | 25 | 10 | 1 | 90-240VAC | |
| 512610 | EPDM | 40 | 32 | 10 | 1 | 15-30VAC | |
| 512624 | FPM | 40 | 32 | 10 | 1 | 15-30VAC | |
| 512617 | EPDM | 40 | 32 | 10 | 1 | 90-240VAC | |
| 512631 | FPM | 40 | 32 | 10 | 1 | 90-240VAC | |
| 512611 | EPDM | 50 | 40 | 10 | 1 | 15-30VAC | |
| 512625 | FPM | 50 | 40 | 10 | 1 | 15-30VAC | |
| 512618 | EPDM | 50 | 40 | 10 | 1 | 90-240VAC | |
| 512632 | FPM | 50 | 40 | 10 | 1 | 90-240VAC | |
| 512612 | EPDM | 63 | 50 | 10 | 1 | 15-30VAC | |
| 512626 | FPM | 63 | 50 | 10 | 1 | 15-30VAC | |
| 512619 | EPDM | 63 | 50 | 10 | 1 | 90-240VAC | |
| 512633 | FPM | 63 | 50 | 10 | 1 | 90-240VAC |
Technický výkres & rozměry
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Rozměry v mm · písmena dle výkresu · Maße des Ventilkörpers ohne Antrieb
