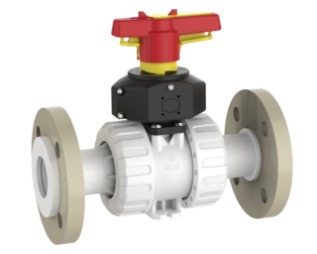

2cestný kulový kohout M1 se zpětnou signalizací polohy PNP, volná příruba ANSI (PVDF)
Popis
Modulární 2cestný průmyslový kulový kohout M1 z PVDF, volná příruba ANSI, s indukční zpětnou signalizací polohy (pi PNP 10–30 V DC), sedlové těsnění PTFE, těsnění FPM, PN16 – bez silikonu.
Volná příruba ANSI – Code 68M
- Volná příruba ANSI (volná příruba), dlouhé provedení
- Modulární 2cestný průmyslový kulový kohout M1 z PVDF
- Sedlové těsnění: PTFE
- Materiál těsnění: FPM
- Tlaková třída: PN16
- vyrobeno bez silikonu
- balené jednotlivě
- Indukční zpětná signalizace polohy: spínač pi PNP 10–30 V DC
| Č. art. (Praher) | Č. KLN | Těsnění | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 513305 | FPM | 1/2" | 15 | 16 | 1 | |
| 513306 | FPM | 3/4" | 20 | 16 | 1 | |
| 513307 | FPM | 1" | 25 | 16 | 1 | |
| 513308 | FPM | 1 1/4" | 32 | 16 | 1 | |
| 513309 | FPM | 1 1/2" | 40 | 16 | 1 | |
| 513310 | FPM | 2" | 50 | 16 | 1 |
Technický výkres & rozměry
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Rozměry v mm · písmena dle výkresu · Maße des Ventilkörpers ohne Antrieb
