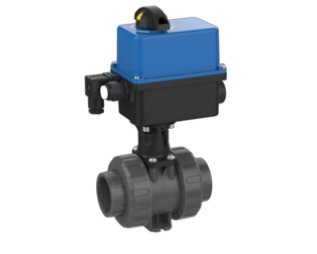

2cestný modulární průmyslový kulový kohout M1 elektrický s failsafe, bez silikonu – PVCu lepené hrdlo ASTM (PVC-U)
Popis
2cestný modulární průmyslový kulový kohout M1 z PVC-U s elektrickým pohonem a funkcí failsafe (bezpečnostní poloha při výpadku napětí), bez silikonu, sedlové těsnění PTFE, připojení PVCu lepené hrdlo (ASTM) (3/8"–2" / DN10–DN50), PN16, v napěťových variantách 15-30VAC a 90-240VAC a volitelně s těsněním EPDM nebo FPM.
Kulový kohout 2W M1 ASTM – PVCu lepené hrdlo
- Připojení: PVCu lepené hrdlo (ASTM)
- Sedlové těsnění: PTFE
- EO
- failsafe (bezpečnostní poloha při výpadku napětí)
- bez silikonu
- Pohon: elektrický s failsafe
- Napětí: 15-30VAC nebo 90-240VAC
- Materiál těsnění: EPDM nebo FPM
| Č. art. (Praher) | Č. KLN | Těsnění | d | DN | PN | VE | Typ | Napětí |
|---|---|---|---|---|---|---|---|---|
| 510718 | EPDM | 3/8" | 10 | 16 | 1 | ER20 | 15-30VAC | |
| 510732 | FPM | 3/8" | 10 | 16 | 1 | ER20 | 15-30VAC | |
| 510719 | EPDM | 1/2" | 15 | 16 | 1 | ER20 | 15-30VAC | |
| 510733 | FPM | 1/2" | 15 | 16 | 1 | ER20 | 15-30VAC | |
| 510720 | EPDM | 3/4" | 20 | 16 | 1 | ER20 | 15-30VAC | |
| 510734 | FPM | 3/4" | 20 | 16 | 1 | ER20 | 15-30VAC | |
| 510721 | EPDM | 1" | 25 | 16 | 1 | ER20 | 15-30VAC | |
| 510735 | FPM | 1" | 25 | 16 | 1 | ER20 | 15-30VAC | |
| 510722 | EPDM | 1 1/4" | 32 | 16 | 1 | ER20 | 15-30VAC | |
| 510736 | FPM | 1 1/4" | 32 | 16 | 1 | ER20 | 15-30VAC | |
| 510723 | EPDM | 1 1/2" | 40 | 16 | 1 | ER20 | 15-30VAC | |
| 510737 | FPM | 1 1/2" | 40 | 16 | 1 | ER20 | 15-30VAC | |
| 510724 | EPDM | 2" | 50 | 16 | 1 | ER20 | 15-30VAC | |
| 510738 | FPM | 2" | 50 | 16 | 1 | ER20 | 15-30VAC | |
| 510725 | EPDM | 3/8" | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510739 | FPM | 3/8" | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510726 | EPDM | 1/2" | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510740 | FPM | 1/2" | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510727 | EPDM | 3/4" | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510741 | FPM | 3/4" | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510728 | EPDM | 1" | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510742 | FPM | 1" | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510729 | EPDM | 1 1/4" | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510743 | FPM | 1 1/4" | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510730 | EPDM | 1 1/2" | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510744 | FPM | 1 1/2" | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510731 | EPDM | 2" | 50 | 16 | 1 | ER20 | 90-240VAC | |
| 510745 | FPM | 2" | 50 | 16 | 1 | ER20 | 90-240VAC |
Technický výkres & rozměry
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Rozměry v mm · písmena dle výkresu · Maße des Ventilkörpers ohne Antrieb
