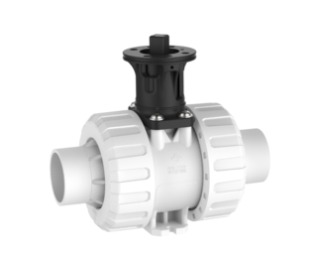

2cestný průmyslový kulový kohout M1, adaptérová sada bez silikonu – PVDF svařovací nátrubek (metricky) (PVDF)
Popis
Provedení s adaptérovou sadou modulárního 2cestného průmyslového kulového kohoutu M1 z PVDF, bez silikonu, s těsněním sedla PTFE. Připojení: PVDF svařovací nátrubek (metricky). Rozměry d16–d110 (DN10–DN80), PN16, těsnění FPM.
Kulový kohout 2W M1 – PVDF svařovací nátrubek (metricky) (FPM)
- PVDF svařovací nátrubek
- Těsnění sedla: PTFE
- jednotlivě balené
- Materiál těsnění: FPM
| Č. art. (Praher) | Č. KLN | Těsnění | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 120725 | FPM | 16 | 10 | 16 | 9 | |
| 120726 | FPM | 20 | 15 | 16 | 9 | |
| 120727 | FPM | 25 | 20 | 16 | 8 | |
| 120728 | FPM | 32 | 25 | 16 | 8 | |
| 120729 | FPM | 40 | 32 | 16 | 8 | |
| 120730 | FPM | 50 | 40 | 16 | 6 | |
| 120731 | FPM | 63 | 50 | 16 | 4 | |
| 210617 | FPM | 75 | 65 | 16 | 1 | |
| 210618 | FPM | 90 | 80 | 16 | 1 | |
| 210619 | FPM | 110 | 80 | 16 | 1 |
Technický výkres & rozměry
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Rozměry v mm · písmena dle výkresu
