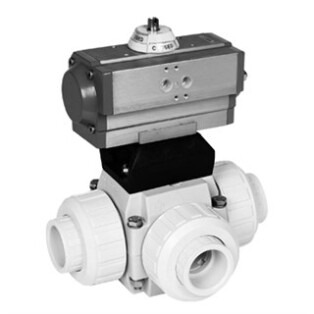

3cestný kulový kohout S4 s pneumatickým pohonem, L-koule, PVDF svařovaná objímka (PVDF)
Popis
3cestný průmyslový kulový kohout typu S4 z PVDF s pneumatickým otočným pohonem a L-koulí (L-vrtání), připojení PVDF svařovaná objímka. Řízení PO-NC, PO-NO, PO-DA (jednočinné/dvojčinné). Těsnění sedla PTFE, materiál těsnění FPM. d16–d63 / DN10–DN50, PN10, VE 1. Katalogový kód 68.
Kulový kohout 3W S4 metrický, PVDF svařovaná objímka, L-koule, pneumatický pohon (PO-NC/PO-NO/PO-DA)
- 3cestný kulový kohout typ S4
- Materiál: PVDF
- Ovládání: pneumatický otočný pohon
- Tvar koule: L-koule (L-vrtání)
- Těsnění sedla: PTFE
- Materiál těsnění: FPM
- Připojení: PVDF svařovaná objímka (metrické)
- Řízení: PO-NC, PO-NO, PO-DA
- Typy pohonu: MT05-2, MT15-4, MT17-4, MT05DA, MT15DA
- Rozměry d16–d63 / DN10–DN50
- PN10
- Balicí jednotka (VE) 1
- Katalogový kód 68
| Č. art. (Praher) | Č. KLN | Pohon | d | DN | Typ |
|---|---|---|---|---|---|
| 126784 | PO-NC | 16 | 10 | MT05-2 | |
| 126794 | PO-NO | 16 | 10 | MT05-2 | |
| 126772 | PO-DA | 16 | 10 | MT05DA | |
| 126785 | PO-NC | 20 | 15 | MT05-2 | |
| 126795 | PO-NO | 20 | 15 | MT05-2 | |
| 126773 | PO-DA | 20 | 15 | MT05DA | |
| 126786 | PO-NC | 25 | 20 | MT05-2 | |
| 126796 | PO-NO | 25 | 20 | MT05-2 | |
| 126774 | PO-DA | 25 | 20 | MT05DA | |
| 126787 | PO-NC | 32 | 25 | MT05-2 | |
| 126797 | PO-NO | 32 | 25 | MT05-2 | |
| 126775 | PO-DA | 32 | 25 | MT05DA | |
| 125421 | PO-NC | 40 | 32 | MT15-4 | |
| 126798 | PO-NO | 40 | 32 | MT15-4 | |
| 126776 | PO-DA | 40 | 32 | MT15DA | |
| 126788 | PO-NC | 50 | 40 | MT15-4 | |
| 126799 | PO-NO | 50 | 40 | MT15-4 | |
| 126777 | PO-DA | 50 | 40 | MT15DA | |
| 126789 | PO-NC | 63 | 50 | MT17-4 | |
| 126800 | PO-NO | 63 | 50 | MT17-4 | |
| 126778 | PO-DA | 63 | 50 | MT15DA |
Technický výkres & rozměry
| d | DN | L | L1 | A | D | H | B | Y | C | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 152 | 158 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 20 | 15 | 162 | 168 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 25 | 20 | 191 | 197 | 120 | 70 | 81,5 | 51,5 | 63 | 60 | 126 |
| 32 | 25 | 200 | 206 | 120 | 70 | 81,5 | 51,5 | 63,5 | 60 | 127 |
| 40 | 32 | 249 | 255 | 162 | 101 | 107,5 | 73 | 84,5 | 81 | 169 |
| 50 | 40 | 261 | 267 | 162 | 101 | 107,5 | 73 | 85,5 | 81 | 171 |
| 63 | 50 | 296 | 302 | 181 | 121,5 | 116,5 | 85 | 96,5 | 90,5 | 193 |
Rozměry v mm · písmena dle výkresu · Maße des Ventilkörpers ohne Antrieb
