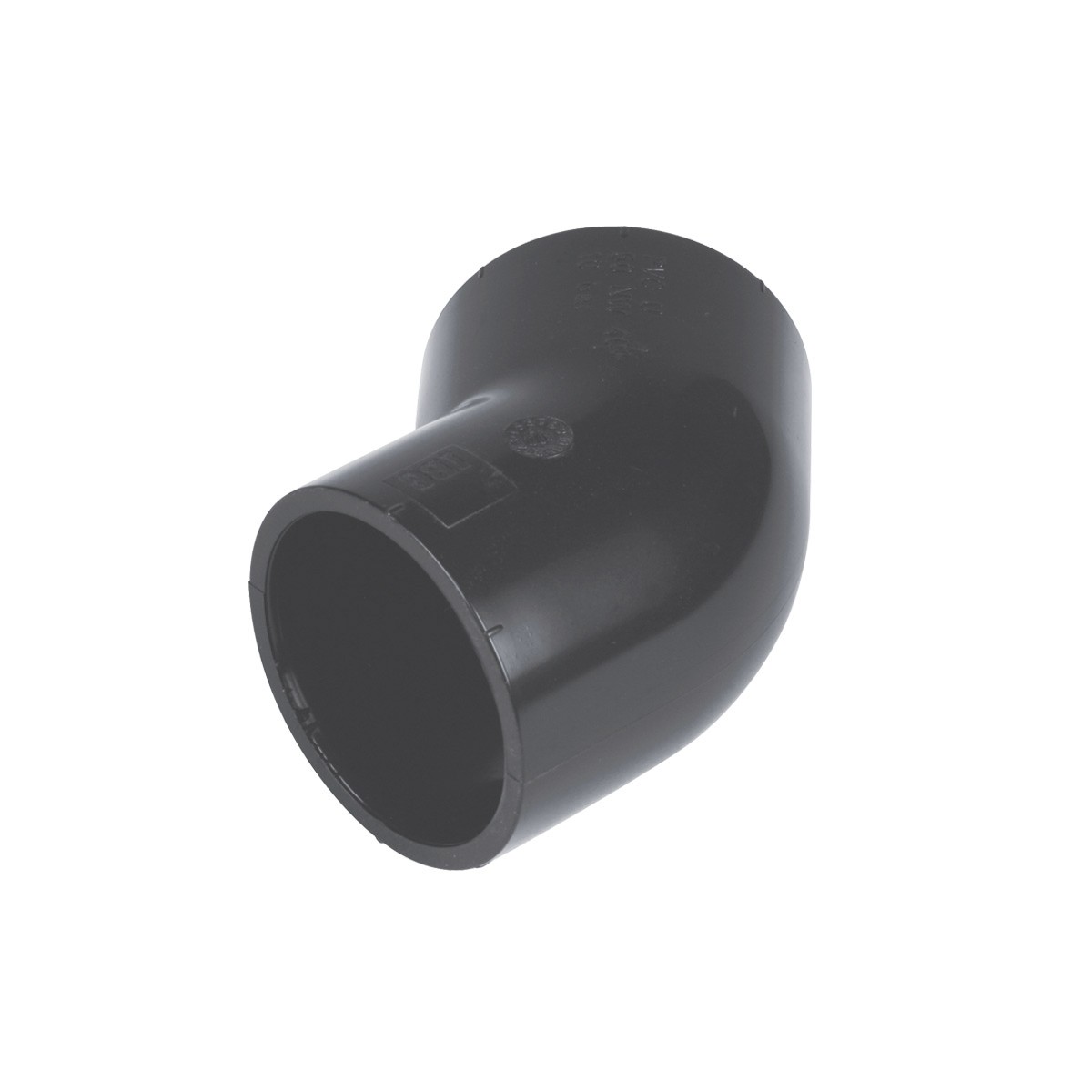

Koleno 45° lepené hrdlo (PVC-U)
Popis
PVC-U koleno 45° s lepeným hrdlem, rozměry d10 až d400.
Koleno 45° lepené hrdlo
- Lepené hrdlo
- Materiál: PVC-U
| Č. art. (Praher) | Č. KLN | d | PN | VE |
|---|---|---|---|---|
| 70666 | 00000377 | d10 | 16 | 150 |
| 70667 | 00000378 Im Shop kaufen ↗ | d12 | 16 | 160 |
| 70668 | 51513185 | d16 | 16 | 140 |
| 70669 | 51513186 | d20 | 16 | 180 |
| 70670 | 51513187 | d25 | 16 | 120 |
| 70671 | 51513188 | d32 | 16 | 130 |
| 70672 | 51513189 | d40 | 16 | 80 |
| 70673 | 51513190 | d50 | 16 | 50 |
| 70674 | 51513191 | d63 | 16 | 45 |
| 70675 | 51513192 | d75 | 16 | 40 |
| 70676 | 51513193 | d90 | 16 | 20 |
| 70677 | 51513194 | d110 | 16 | 9 |
| 71037 | 51513460 | d125 | 16 | 6 |
| 70678 | 51513195 | d140 | 16 | 6 |
| 70679 | 51513196 | d160 | 16 | 4 |
| 70680 | 51513197 | d200 | 10 | 1 |
| 70580 | 51513143 | d225 | 10 | 1 |
| 71038 | 51513461 | d250 | 10 | 1 |
| 71039 | 51513462 | d280 | 10 | 1 |
| 71041 | 51513463 | d315 | 10 | 1 |
| 75816 | d355 | 5 | 1 | |
| 72058 | 51513848 | d400 | 6 | 1 |

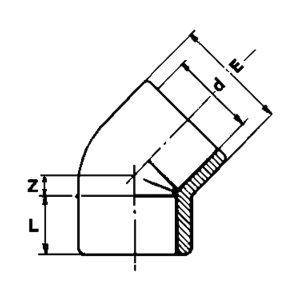

Technický výkres & rozměry
| d | DN | l | Z | E | Hmotnost [kg] |
|---|---|---|---|---|---|
| 10 | 6 | 12 | 3 | 16 | 0.01 |
| 12 | 8 | 12 | 3,9 | 18 | 0.01 |
| 16 | 10 | 14 | 4,5 | 23 | 0.01 |
| 20 | 15 | 16 | 5 | 27,5 | 0.02 |
| 25 | 20 | 18,5 | 6 | 34 | 0.03 |
| 32 | 25 | 22 | 7,5 | 43 | 0.05 |
| 40 | 32 | 26 | 9,5 | 52,5 | 0.09 |
| 50 | 40 | 31 | 11,5 | 62 | 0.13 |
| 63 | 50 | 37,5 | 14 | 77 | 0.23 |
| 75 | 65 | 43,5 | 16,5 | 90,5 | 0.35 |
| 90 | 80 | 51 | 19,5 | 110,5 | 0.64 |
| 110 | 100 | 61 | 23,5 | 131 | 0.96 |
| 125 | 110 | 69 | 26,5 | 151 | 1.46 |
| 140 | 125 | 76 | 30 | 174 | 1.73 |
| 160 | 150 | 86 | 34 | 188 | 3.15 |
| 200 | 175 | 107 | 49 | 230 | 4.42 |
| 225 | 200 | 120 | 54 | 260 | 6.10 |
| 250 | 250 | 132 | 58 | 286 | 7.97 |
| 280 | 250 | 147 | 62 | 321 | 11.39 |
| 315 | 300 | 165 | 66 | 360 | 15.53 |
| 400 | 370 | 208 | 93,5 | 442 | 25.06 |
Rozměry v mm · hmotnost v kg · písmena dle výkresu
