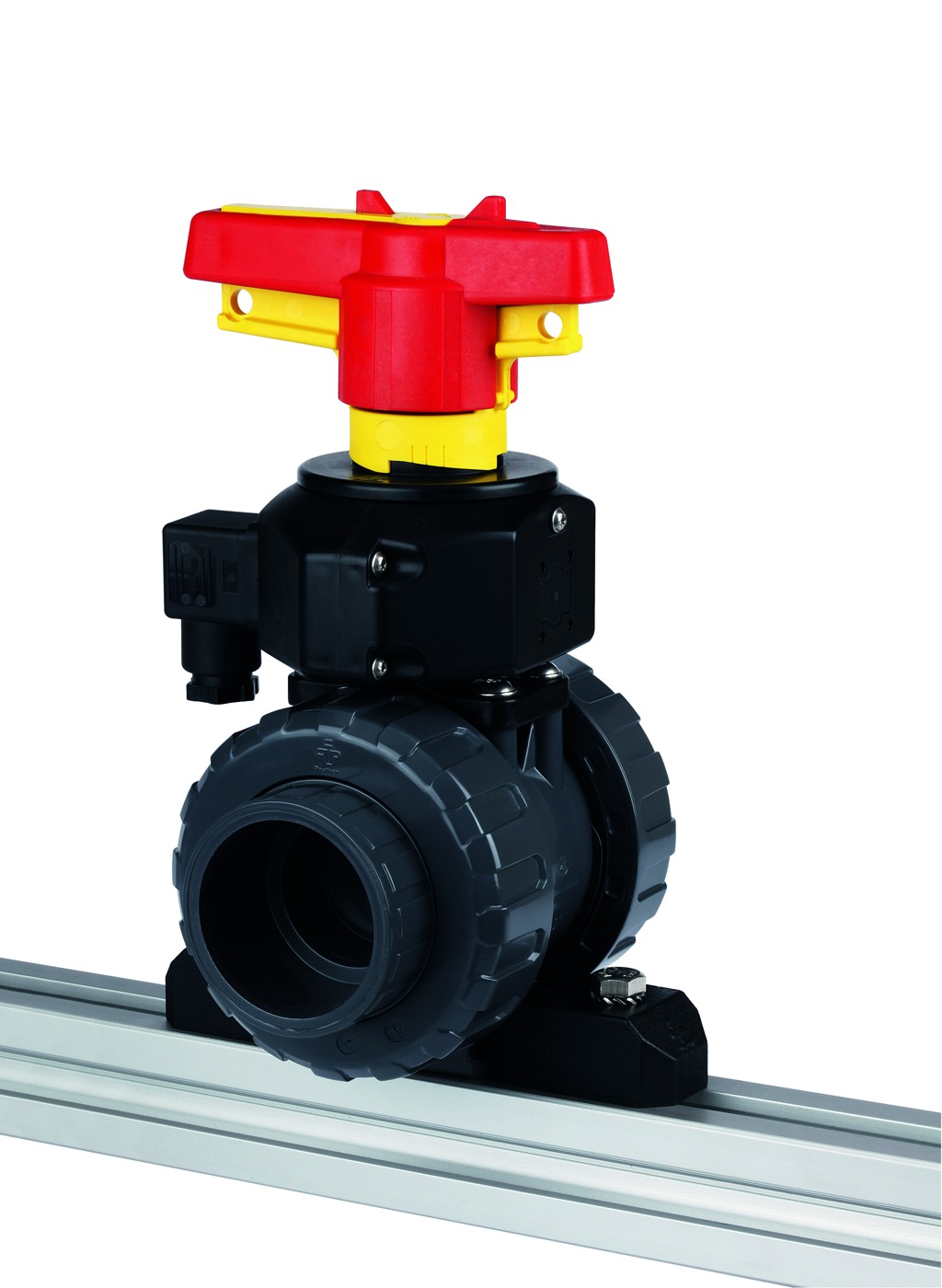

2-vejs kuglehane M1 med endestopkontaktboks – limmuffe PVC-U (PTFE/EPDM)
Beskrivelse
Modulær 2-vejs industrikuglehane M1 i PVC-U (grå) med endestopkontaktboks (positionstilbagemelding pi NO Ag-Ni, 15–250 V AC), PVC-U-limmuffe, PTFE-kuglesædering, EPDM-pakning. Delvist KIWA NSF/ANSI/CAN 61-certificeret. Enkeltvis emballeret. Nominelle diametre DN10–DN80 (d16–d110), PN16.
2-vejs kuglehane M1 med endestopkontaktboks – limmuffe PVC-U (PTFE/EPDM)
- Udførelse: med endestopkontaktboks (positionstilbagemelding)
- Kontakt: pi NO Ag-Ni 15–250 V AC
- Tilslutningstype: PVC-U limmuffe (metrisk)
- Kuglesædering: PTFE
- Pakningsmateriale: EPDM
- Delvist KIWA NSF/ANSI/CAN 61 K98073
- Nominelle diametre: DN10–DN80 (d16–d110)
- Modulær industrikuglehane M1, 100% kontrolleret kvalitet Made in Austria
- Driftstemperatur maks. 60°
- Optimale gennemstrømningsegenskaber pga. ikke-reduceret gennemgang
- Lang levetid pga. kuglesædering af PTFE
- Lav vægt
- Kan monteres og afmonteres radialt
- Silikonefri
- Savtandsgevind
- Dobbelt akseltætning
- Sikret grebssystem
- Integrerede tapper til fastgørelse af adaptersættet til aktuatorer, integreret fod
- Flydende lejret kugle; PVC, PP på forespørgsel
| Varenr. (Peraplas) | KLN-nr. | Betegnelse | Vægt (kg) | VE |
|---|---|---|---|---|
| 129814A | 51511698 | Kuglehane M1 2-vejs DN10 PVC grå, PVCu limmuffe d16 metrisk PN16 EPDM PTFE, pi NO Ag-Ni 15-250V AC enkeltpakket, KIWA NSF/ANSI/CAN 61 K98073 | 0.67 | 0.00 |
| 129815A | 51511699 | Kuglehane M1 2-vejs DN15 PVC grå, PVCu limmuffe d20 metrisk PN16 EPDM PTFE, pi NO Ag-Ni 15-250V AC enkeltpakket, KIWA NSF/ANSI/CAN 61 K98073 | 0.64 | 1.00 |
| 129816A | 51511700 | Kuglehane M1 2-vejs DN20 PVC grå PVCu limmuffe d25 metrisk PN16 EPDM PTFE pi NO Ag-Ni 15-250V AC enkeltpakket | 0.78 | 1.00 |
| 129817A | 51511701 | Kuglehane M1 2-vejs DN25 PVC grå PVCu limmuffe d32 metrisk PN16 EPDM PTFE pi NO Ag-Ni 15-250V AC enkeltpakket | 1.46 | 1.00 |
| 129818A | 51511702 | Kuglehane M1 2-vejs DN32 PVC grå, PVCu limmuffe d40 metrisk PN16 EPDM PTFE, pi NO Ag-Ni 15-250V AC enkeltpakket, KIWA NSF/ANSI/CAN 61 K98073 | 1.67 | 1.00 |
| 129819A | 51511703 | Kuglehane M1 2-vejs DN40 PVC grå, PVCu limmuffe d50 metrisk PN16 EPDM PTFE, pi NO Ag-Ni 15-250V AC enkeltpakket, KIWA NSF/ANSI/CAN 61 K98073 | 1.39 | 1.00 |
| 129820A | 51511704 | Kuglehane M1 2-vejs DN50 PVC grå, PVCu limmuffe d63 metrisk PN16 EPDM PTFE, pi NO Ag-Ni 15-250V AC enkeltpakket, KIWA NSF/ANSI/CAN 61 K98073 | 1.74 | 1.00 |
| 124239 | 51510843 | Kuglehane M1 2-vejs DN65 PVC grå PVCu limmuffe d75 metrisk PN16 EPDM PTFE pi NO Ag-Ni 15-250V AC enkeltpakket | 4.16 | 1.00 |
| 124240 | 51510844 | Kuglehane M1 2-vejs DN80 PVC grå PVCu limmuffe d90 metrisk PN16 EPDM PTFE pi NO Ag-Ni 15-250V AC enkeltpakket | 6.28 | 1.00 |
| 124241 | 51510845 | Kuglehane M1 2-vejs DN80 PVC grå PVCu limmuffe d110 metrisk PN16 EPDM PTFE pi NO Ag-Ni 15-250V AC enkeltpakket | 6.37 | 1.00 |
Teknisk tegning & mål
| DN | d | G | A | B | C | D | E | F | H | I | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - | 16 | 17 |
| 15 | 20 | 1/2 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 | 16,5 | 16,5 |
| 20 | 25 | 3/4 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 | 19,5 | 19,5 |
| 25 | 32 | 1 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 | 23 | 23 |
| 32 | 40 | 1 1/4 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 | 31,5 | 31,5 |
| 50 | 63 | 2 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 | 38,5 | 38,5 |
Mål i mm · bogstaver iht. tegning · t = indstiksdybde (KM = limmuffe, KS = limstuds) · G = gevindstørrelse
