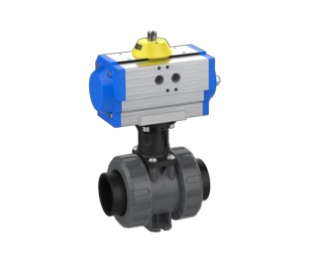

2-vejs kuglehane M1 med pneumatisk aktuator, silikonefri, PE-svejsemuffe metrisk (PVC-U)
Beskrivelse
2-vejs modulær industrikuglehane M1 af PVC-U med pneumatisk drejeaktuator, silikonefri, med PE-svejsemuffe metrisk (d16–d63), PTFE-sædepakning, pakningsmateriale EPDM eller FPM, PN16. Fås med enkeltvirkende aktuator normalt lukket (PO-NC) eller normalt åben (PO-NO) samt dobbeltvirkende (PO-DA); aktuatorstørrelsen (type) afhænger af den nominelle diameter.
Kuglehane 2W M1 PE-svejsemuffe metrisk, pneumatisk aktuator PO-NC/NO/DA
- Tilslutning: PE-svejsemuffe metrisk
- Aktuator: pneumatisk drejeaktuator (silikonefri)
- Styring: PO-NC (fjederretur, normalt lukket), PO-NO (fjederretur, normalt åben), PO-DA (dobbeltvirkende)
- Sædepakning: PTFE
- Pakningsmaterialer: EPDM eller FPM
- enkeltpakket
| Varenr. (Praher) | KLN-nr. | Pakning | d | DN | PN | VE | Typ | Styring |
|---|---|---|---|---|---|---|---|---|
| 511174 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511181 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511188 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511195 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511202 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511209 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511175 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511182 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511189 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511196 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511203 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511210 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511176 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511183 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511190 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511197 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511204 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511211 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511177 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511184 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511191 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511198 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511205 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511212 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511178 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511185 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511192 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511199 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511206 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511213 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511179 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511186 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511193 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511200 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511207 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511214 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511180 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511187 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511194 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511201 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511208 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511215 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Teknisk tegning & mål
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Mål i mm · bogstaver iht. tegning · Maße des Ventilkörpers ohne Antrieb
