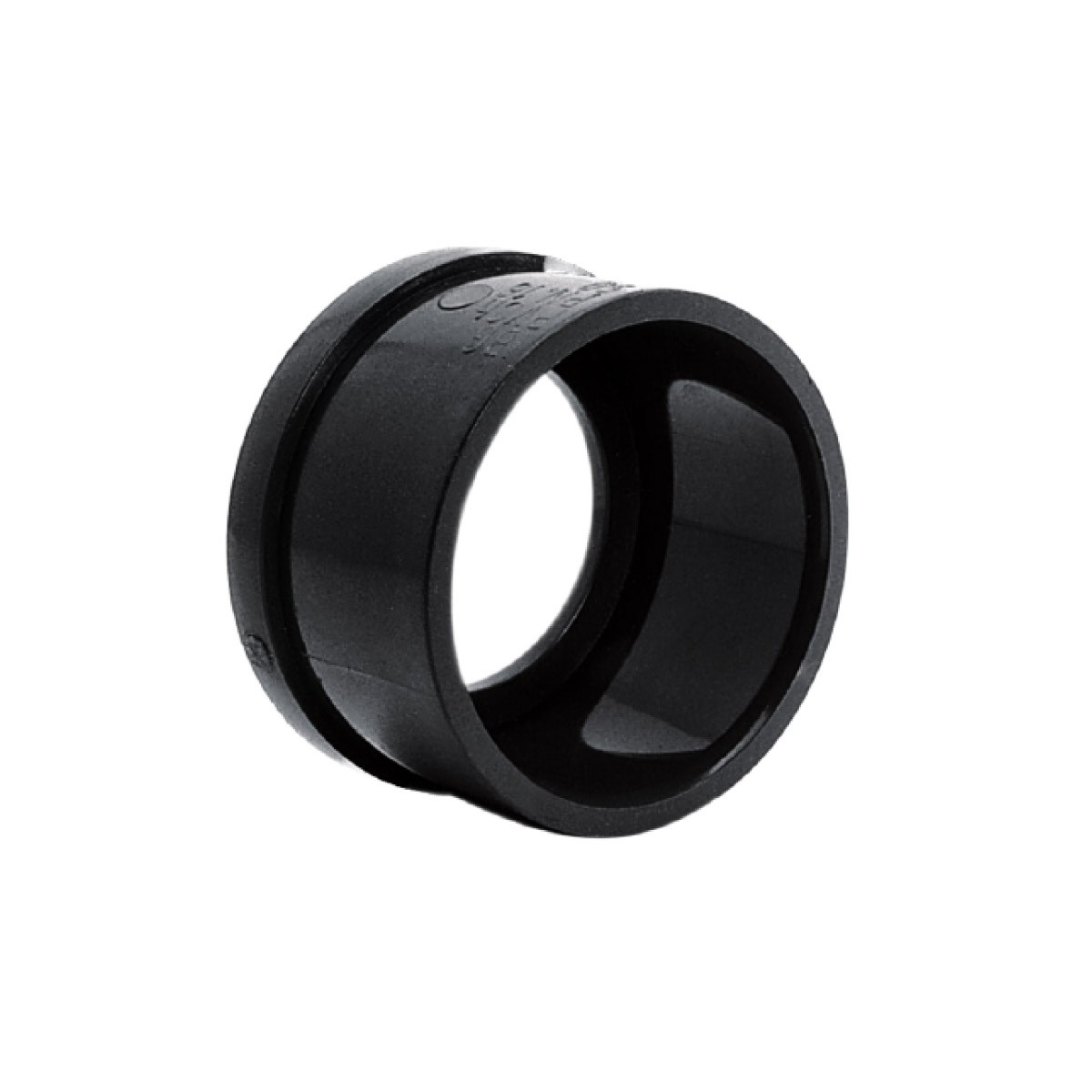

Indlægsdel (limmuffe) til unionkobling metrisk (PVC-U)
Beskrivelse
PVC-U indlægsdel (limmuffe) som tilslutningsdel til den metriske unionkobling i IBG-serien, dimensioner d16 til d110.
Indlægsdel (limmuffe) til unionkobling metrisk
- limmuffe
- materiale: PVC-U
| Varenr. (Praher) | KLN-nr. | d | PN | Materiale | VE |
|---|---|---|---|---|---|
| 71142 | 51513555 | d16 | 16 | PVC | 50 |
| 70560 | 51513124 | d20 | 16 | PVC | 280 |
| 70561 | 51513125 | d25 | 16 | PVC | 200 |
| 70562 | 51513126 | d32 | 16 | PVC | 300 |
| 70563 | 51513127 | d40 | 16 | PVC | 250 |
| 70564 | 51513128 | d50 | 16 | PVC | 250 |
| 70565 | 51513129 | d63 | 16 | PVC | 100 |
| 71117 | 51513532 | d75 | 16 | PVC | 25 |
| 71118 | 51513533 | d90 | 10 | PVC | 5 |
| 71119 | 51513534 | d110 | 10 | PVC | 5 |
Teknisk tegning & mål
| d | DN | L | Z | D | E | Vægt [kg] |
|---|---|---|---|---|---|---|
| 16 | 10 | 17 | 5 | 22 | 24 | 0.01 |
| 20 | 15 | 19 | 5 | 27,5 | 30,1 | 0.01 |
| 25 | 20 | 22 | 6 | 36 | 38,8 | 0.01 |
| 32 | 25 | 25 | 6 | 41,5 | 44,7 | 0.02 |
| 40 | 32 | 29 | 7 | 53 | 56,5 | 0.04 |
| 50 | 40 | 34 | 7 | 59 | 62,6 | 0.04 |
| 63 | 50 | 41 | 8 | 74 | 78,4 | 0.07 |
| 75 | 65 | 44 | 9 | 92,5 | 97,2 | 0.17 |
| 90 | 80 | 51 | 10 | 105 | 110 | 0.23 |
| 110 | 100 | 61 | 12 | 129 | 134,4 | 0.32 |
Mål i mm · vægt i kg · bogstaver iht. tegning
