Reservedele til Butterflyventil K4

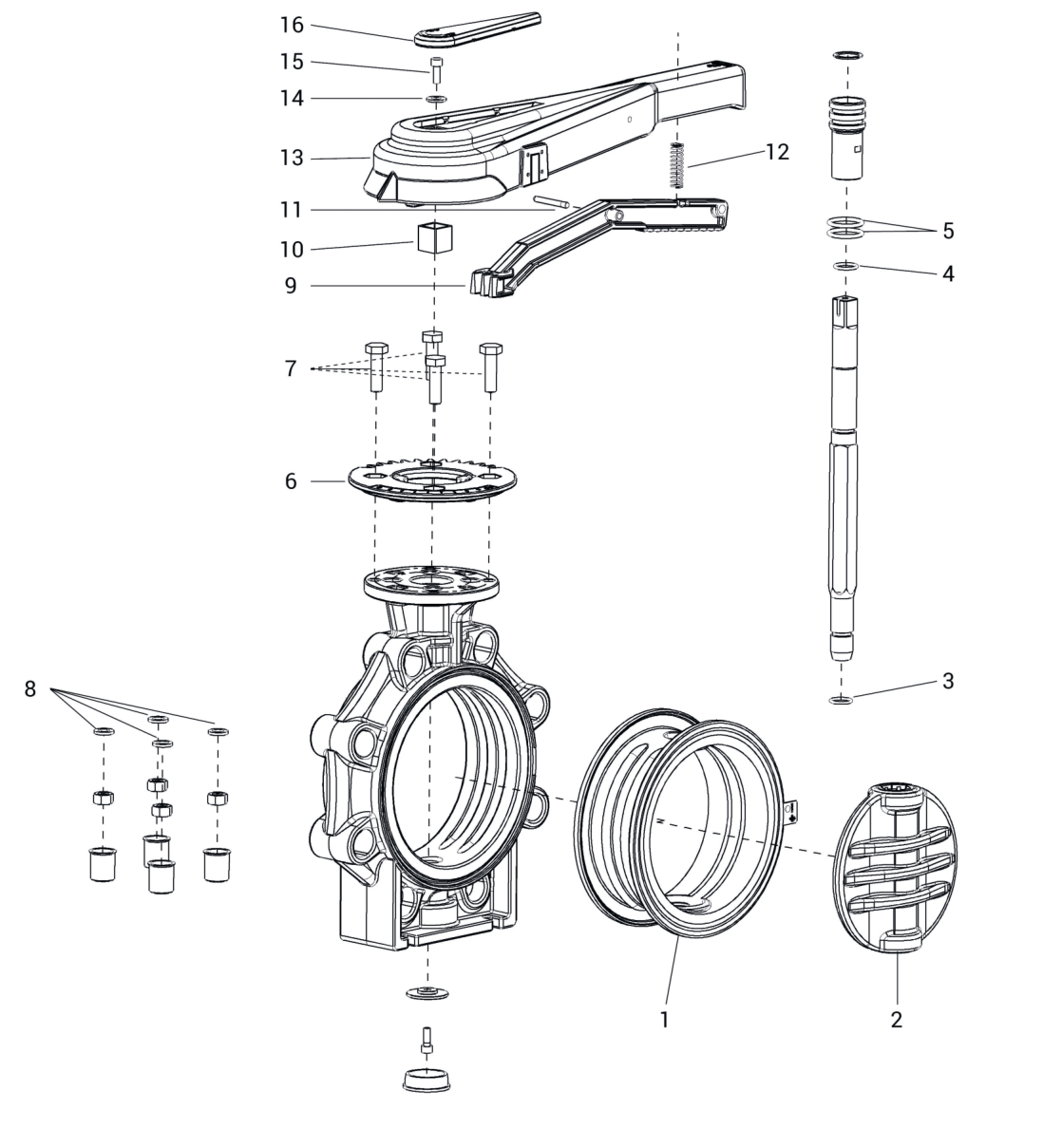

Butterflyventil K4

positioner

Manchet
Klapskive
Pakning aksel nederst
Pakning aksel øverst
Pakning styrebøsning
Dækplade
Skruer
Tandskive
Vippearm
Reduktion
Bolt
Fjeder
Håndtag
Spændskive
Skrue
PLS-mærkeplade

Magnetventil 5/2+3/2-vejs til pneum. aktuator

Art.-nr. (Praher)	KLN-nr.	d	Spænding	Pk.	Type
51615	51512905	G1/4"	24V DC	1
51616	51512906	G1/4"	230VAC	1
51617	–	G1/4"	110VAC	1
51618	–	G1/4"	24V DC	1	ATEX
51619	–	G1/4"	230VAC	1	ATEX

Lyddæmper med flowregulering

Art.-nr. (Praher)	KLN-nr.	d	Pk.
51631	–	1/4"	1

Lyddæmper

Art.-nr. (Praher)	KLN-nr.	d	Pk.
51630	–	1/4"	1

Elektr. positionsindikator til pneum. aktuator (mekaniske endestopkontakter, IP65)

Art.-nr. (Praher)	KLN-nr.	Type	Spænding	Pk.
50914	51512852	UT	pi-250V	1

Elektr. positionsindikator til pneum. aktuator (IP67)

Art.-nr. (Praher)	KLN-nr.	Type	Spænding	Pk.
50921	51512853	UT	MVO 12-230V AC/DC	1

PLS-mærkeplade til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Farve	Pk.
101712	51510160	65/125	75/140	gelb	10
101713	51510161	150/200	160/?	gelb	10
101827	51510165	65/125	75/140	rot	10
101828	51510166	150/200	160/?	rot	10
101829	51510167	65/125	75/140	grün	10
101830	51510168	150/200	160/?	grün	10
101831	51510169	65/125	75/140	blau	10
101832	51510170	150/200	160/?	blau	10

Adaptersæt elektr. / pneum. til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Spænding	Pk.
142799	–	150/200	160/?	F07	1

Håndtag til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Pk.
142790	–	65/80	75/90	PP-GFK	1
142791	–	100/125	110/140	PP-GFK	1
142792	51512291	150/200	160/?	PP-GFK	1

Håndtag til butterflyventil K4 (med positionstilbagemelding)

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Spænding	Pk.
120678	–	65/80	75/90	pi PNP 10-30V DC	1
120679	–	100/125	110/140	pi PNP 10-30V DC	1
120680	–	150/200	160/?	pi PNP 10-30V DC	1
120705	–	65/80	75/90	pi NO Ag-Ni 15-250V AC	1
120706	–	100/125	110/140	pi NO Ag-Ni 15-250V AC	1
120707	–	150/200	160/?	pi NO Ag-Ni 15-250V AC	1
131468	–	65/80	75/90	pi NAMUR 8V DC	1
131469	–	100/125	110/140	pi NAMUR 8V DC	1
131470	–	150/200	160/?	pi NAMUR 8V DC	1

Dækplade til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Pk.
101700B	–	65/125	75/140	PP-GFK	1
101701A	–	150/200	160/?	PP-GFK	1

Håndgearsæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.
129146A	51511636	150/200	160/?	1
129147A	51511637	100/125	110/140	1
129148A	51511638	65/80	75/90	1
131453	–	250	?	1

Håndgearsæt til butterflyventil K4 (med positionstilbagemelding)

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Kontakt	Pk.
120798	–	65/80	75/90	pi-250V	1
120799	–	100/125	110/140	pi-250V	1
120800	–	150/200	160/?	pi-250V	1
131454	–	250	?	pi-250V	1

Flangesæt til butterflyventil K4 DIN

Art.-nr. (Praher)	KLN-nr.	d	DN	PN	Materiale	Pk.
142166	51512201	63-2"	65	10	PVC	1
142167	51512202	75-2 1/2"	65	10	PVC	1
142168	51512203	90 - 3"	80	10	PVC	1
142169	51512204	110 - 4"	100	10	PVC	1
142170	51512205	140-5"	125	10	PVC	1
142171	51512206	160-6"	150	10	PVC	1
142172	51512207	225-8"	200	10	PVC	1
143017	–	280-10"	250	10	PVC	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
141786	51512102	65	75	PVC	EPDM	1
141787	51512103	80	90	PVC	EPDM	1
141788	51512104	100	110	PVC	EPDM	1
141789	51512105	150	160	PVC	EPDM	1
141790	51512106	200	?	PVC	EPDM	1
142175	51512210	125	140	PVC	EPDM	1
143012	–	250	?	PVC	EPDM	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
141791	51512107	65	75	PVC	FPM	1
141792	51512108	80	90	PVC	FPM	1
141793	51512109	100	110	PVC	FPM	1
141794	51512110	150	160	PVC	FPM	1
141795	51512111	200	?	PVC	FPM	1
142176	51512211	125	140	PVC	FPM	1
143013	–	250	?	PVC	FPM	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
142323	–	65	75	PVC-C	EPDM	1
142324	–	80	90	PVC-C	EPDM	1
142325	–	100	110	PVC-C	EPDM	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
142326	–	65	75	PVC-C	FPM	1
142327	–	80	90	PVC-C	FPM	1
142328	–	100	110	PVC-C	FPM	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
141796	–	65	75	PP	EPDM	1
141797	–	80	90	PP	EPDM	1
141798	–	100	110	PP	EPDM	1
141799	–	150	160	PP	EPDM	1
141800	–	200	?	PP	EPDM	1
142177	–	125	140	PP	EPDM	1
143014	–	250	?	PP	EPDM	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
141801	–	65	75	PP	FPM	1
141802	–	80	90	PP	FPM	1
141803	–	100	110	PP	FPM	1
141804	–	150	160	PP	FPM	1
141805	–	200	?	PP	FPM	1
142178	–	125	140	PP	FPM	1
143015	–	250	?	PP	FPM	1

Pakningssæt til butterflyventil K4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Materiale	Materiale	Pk.
141806	–	65	75	PVDF	FPM	1
141807	–	80	90	PVDF	FPM	1
141808	–	100	110	PVDF	FPM	1
141809	–	150	160	PVDF	FPM	1
141810	–	200	?	PVDF	FPM	1
142179	–	125	140	PVDF	FPM	1
143016	–	250	?	PVDF	FPM	1
