Reservedele til Membranventil T4

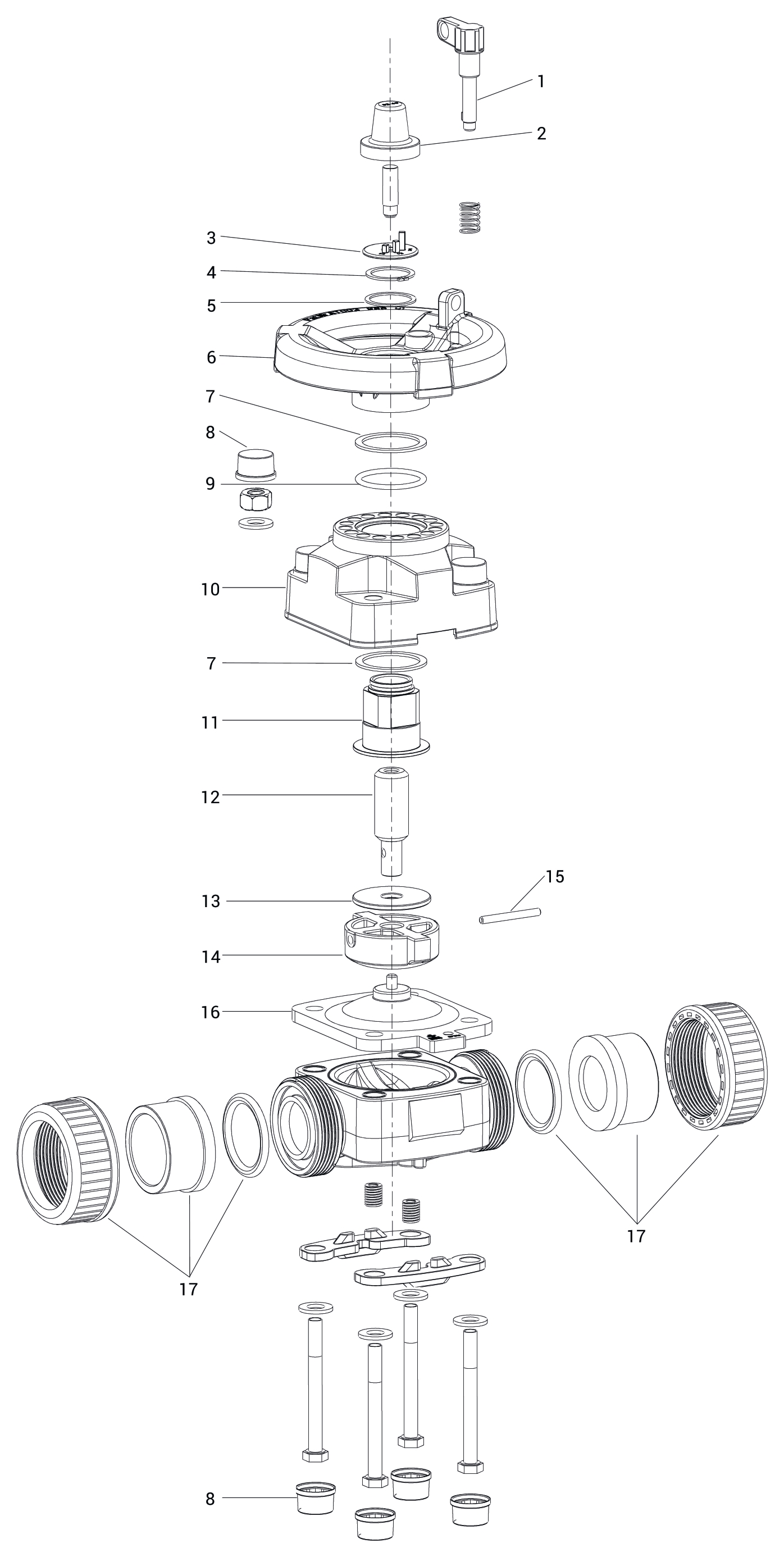

Membranventil T4

positioner

Fikseringsbolt
Skueglas
Indikatorskive
Låsering
Skive
Håndhjul
Skive
Dækkappe
O-ring
Overdel
Gevindbøsning
Spindel
Afstandsskive
Trykhus
Spændstift
Membran
Tilslutningsvariant union

Elektr. positionsindikator til pneum. aktuator

Art.-nr. (Praher)	KLN-nr.	Type	Område	Spænding	Pk.
50097	–	K122/123	induktiv	24V DC	1
50112	–	K52/82		0-48VAC/DC	1
50118	–	K122/123		0-48VAC/DC	1
50481	–	K52/82		50-250VAC/DC	1
50482	–	K122/123		50-250VAC/DC	1
50878	–	K52/82	induktiv	24V DC	1

Magnetventil 5/2+3/2-vejs til pneum. aktuator – G 1/4" lufttilslutninger

Art.-nr. (Praher)	KLN-nr.	d	Spænding	Pk.	Type
51615	51512905	G1/4"	24V DC	1
51616	51512906	G1/4"	230VAC	1
51617	–	G1/4"	110VAC	1
51618	–	G1/4"	24V DC	1	ATEX
51619	–	G1/4"	230VAC	1	ATEX

Magnetventil til pneum. aktuator 3/2-vejs

Art.-nr. (Praher)	KLN-nr.	d	Spænding	Pk.
50050	–	G1/4"	230VAC	1
50063	51512683	G1/4"	24V DC	1

Adapter til pneum. aktuator – Namur-flange

Art.-nr. (Praher)	KLN-nr.	Type	Pk.
50826	–	K122/123	1

Positioner til pneum. aktuator

Art.-nr. (Praher)	KLN-nr.	Spænding	Pk.
51366A	–	Comp. Pos. 605 4-20mA halten	1
51367A	–	Positoner 4-20mA entlüften	1

Adapter til positioner

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.
51368	–	15/20/25	20/25/32	0
51369	–	32/40/50	40/50/63	0

Lyddæmper med flowregulering

Art.-nr. (Praher)	KLN-nr.	d	Pk.
51631	–	1/4"	1

Lyddæmper

Art.-nr. (Praher)	KLN-nr.	d	Pk.
51630	–	1/4"	1

Monteringsplade

Art.-nr. (Praher)	KLN-nr.	DN	d	Pk.
101257	51510130	15/20/25	h= 3,5	10
101260	51510133	32/40/50	h= 7,5	10
101256	51510129	15/20/25	h=16,0	10
101259	51510132	32/40/50	h=18,5	10
101255	51510128	15/20/25	h= 23,0	10
101258	51510131	32/40/50	h= 23,5	10

Limmuffe til union metrisk – limmuffe

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
70560	51513124	d20	16	PVC	280
70561	51513125	d25	16	PVC	200
70562	51513126	d32	16	PVC	300
70563	51513127	d40	16	PVC	250
70564	51513128	d50	16	PVC	250
70565	51513129	d63	16	PVC	100
71117	51513532	d75	16	PVC	25

Limmuffe til union ASTM – limmuffe

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
70949	51513412	d 1/2"	16	PVC	500
70951	51513414	d 3/4"	16	PVC	100
70953	51513416	d 1"	16	PVC	100
70955	51513418	d 1 1/4"	16	PVC	100
70956	51513419	d 1 1/2"	16	PVC	100
70957	51513420	d 2"	16	PVC	100

Limmuffe til union JIS – limmuffe

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
71723	–	d 1/2"	16	PVC	100
71724	–	d 3/4"	16	PVC	100
71725	–	d 1"	16	PVC	100
71726	–	1 1/4"	16	PVC	100
71727	–	d 1 1/2"	16	PVC	100
71728	–	d 2"	16	PVC	100

Indvendigt gevind til union BSP – indvendigt gevind

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
76120	–	G1/2"	16	PVC	100
76506	–	G 3/4"	16	PVC	100
76507	–	G 1"	16	PVC	100
76508	–	G1 1/4"	16	PVC	100
76509	–	G1 1/2"	16	PVC	100
76510	–	G2"	16	PVC	100

Svejsemuffe til union metrisk

Art.-nr. (Praher)	KLN-nr.	d	DN	Materiale	Pk.
142134	–	20	15	PE100	1
142135	51512196	25	20	PE100	1
142136	51512197	32	25	PE100	1
142137	51512198	40	32	PE100	1
142138	51512199	50	40	PE100	1
142139	51512200	63	50	PE100	1

Svejsestuds til union metrisk lang – lang

Art.-nr. (Praher)	KLN-nr.	d	DN	Materiale	Pk.
142581A	–	20	15	PE100	1
142582A	51512282	25	20	PE100	1
142583A	51512283	32	25	PE100	1
142584A	51512284	40	32	PE100	1
142585A	51512285	50	40	PE100	1
142586A	51512286	63	50	PE100	1

Fast flange DIN-ANSI-JIS – limmuffe

Art.-nr. (Praher)	KLN-nr.	d	Materiale	DN	Pk.
142069	51512185	d20	PVC	PN16 - class 150 - 10K	1
142070	51512186	d25	PVC	PN16 - class 150 - 10K	1
142071	51512187	d32	PVC	PN16 - class 150 - 10K	1
142072	51512188	d40	PVC	PN16 - class 150 - 10K	1
142073	51512189	d50	PVC	PN16 - class 150 - 10K	1
142074	51512190	d63	PVC	PN16 - class 150 - 10K	1
142075	51512191	d75	PVC	PN16 - class 150 - 10K	1

Løsflange DIN – DIN – d250 = ISO2536

Art.-nr. (Praher)	KLN-nr.	d	Materiale	PN	Pk.
70140	51512927	d20	PVC	10	50

Løsflange DIN – DIN – d200 = ISO2536

Art.-nr. (Praher)	KLN-nr.	d	Materiale	PN	Pk.
70141	51512928	d25	PVC	10	40
70142	51512929	d32	PVC	10	45
70143	51512930	d40	PVC	10	30
70144	51512931	d50	PVC	10	30
70145	51512932	d75	PVC	10	25

Flangekrave flad – limmuffe

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
70151	51512936	d20	16	PVC	100
70152	51512937	d25	16	PVC	80
70153	51512938	d32	16	PVC	100

Flangekrave flad – limmuffe

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
70154	51512939	d40	16	PVC	100
70155	51512940	d50	16	PVC	150
70137	51512924	d63	16	PVC	100
70156	51512941	d75	16	PVC	40
70157	51512942	d90	16	PVC	50
70172	51512957	d110	16	PVC	20
70173	51512958	d140	16	PVC	16

Omløbermøtrik til union

Art.-nr. (Praher)	KLN-nr.	d	DN	Materiale	Pk.
70566	51513130	1"	15	PVC	150
70567	51513131	1 1/4"	20	PVC	100
70568	51513132	1 1/2"	25	PVC	120
70569	51513133	2"	32	PVC	75
70570	51513134	2 1/4"	40	PVC	60
70571	51513135	2 3/4"	50	PVC	50

Svejsemuffe til membranventil metrisk

Art.-nr. (Praher)	KLN-nr.	d	DN	PN	Materiale	Pk.
50679	–	20	15	10	PP	1
50680	–	25	20	10	PP	1
50681	–	32	25	10	PP	1
50682	–	40	32	10	PP	1
50683	–	50	40	10	PP	1
50684	–	63	50	10	PP	1

Svejsestuds til union metrisk

Art.-nr. (Praher)	KLN-nr.	d	DN	PN	Materiale	Pk.
50685	–	20	15	SDR 11	PP	1
50686	–	25	20	SDR 11	PP	1
50687	–	32	25	SDR 11	PP	1
50688	–	40	32	SDR 11	PP	1
50689	–	50	40	SDR 11	PP	1
50690	–	63	50	SDR 11	PP	1

Omløbermøtrik

Art.-nr. (Praher)	KLN-nr.	d	DN	Materiale	Pk.
50691	–	G 1"	15	PP	1
50692	–	G1 1/4"	20	PP	1
50693	–	G1 1/2"	25	PP	1
50694	–	G2"	32	PP	1
50695	–	G2 1/4"	40	PP	1
50696	–	G2 3/4"	50	PP	1

Løsflange til forsvejsningskrave DIN – med stålindlæg – 10/16 = borebillede PN10 / tryk PN16

Art.-nr. (Praher)	KLN-nr.	d	Materiale	PN	Pk.
70217	51512979	d20	PP-GFK	10/16	1
70218	51512980	d25	PP-GFK	10/16	1
70219	51512981	d32	PP-GFK	10/16	1
70220	51512982	d40	PP-GFK	10/16	1
70221	51512983	d50	PP-GFK	10/16	1
70222	51512984	d63	PP-GFK	10/16	1
70223	51512985	d75	PP-GFK	10/16	1
70224	–	d90	PP-GFK	10/16	1
70225	–	d110	PP-GFK	10/16	1
70226	51512986	d125	PP-GFK	10/16	1
70227	51512987	d140	PP-GFK	10/16	1

Løsflange ANSI – med stålindlæg – ANSI

Art.-nr. (Praher)	KLN-nr.	d	Materiale	PN	Pk.
71699	–	d20-1/2"	PP-GFK	16	10
71679	–	25-3/4"	PP-GFK	16	10
71700	–	32-1"	PP-GFK	16	10
71701	–	40-1 1/4"	PP-GFK	16	10
71720	–	50-1 1/2"	PP-GFK	16	10
70661	–	63-2"	PP-GFK	16	10
74557	–	75-2 1/2"	PP-GFK	16	10
71405	–	90-3"	PP-GFK	16	10
71806	–	110/125 - 4"	PP-GFK	16	10

Flangekrave til muffesvejsning

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
70241	–	d20	10	PP	10
70242	–	d25	10	PP	10
70243	–	d32	10	PP	10
70244	–	d40	10	PP	10
70245	–	d50	10	PP	10
70246	–	d63	10	PP	10
70247	–	d75	10	PP	10
70248	–	d90	10	PP	10
70277	–	d110	10	PP	1

Svejsemuffe til membranventil metrisk

Art.-nr. (Praher)	KLN-nr.	d	DN	Materiale	Pk.
50697	–	20	15	PVDF	1
50698	–	25	20	PVDF	1
50699	–	32	25	PVDF	1
50700	–	40	32	PVDF	1
50701	–	50	40	PVDF	1
50702	–	63	50	PVDF	1

Svejsestuds til membranventil metrisk

Art.-nr. (Praher)	KLN-nr.	d	DN	PN	Materiale	Pk.
50703	–	20	15	SDR 21	PVDF	1
50704	–	25	20	SDR 21	PVDF	1
50705	–	32	25	SDR 21	PVDF	1
50706	–	40	32	SDR 21	PVDF	1
50707	–	50	40	SDR 21	PVDF	1
50708	–	63	50	SDR 21	PVDF	1

Flangekrave til muffesvejsning

Art.-nr. (Praher)	KLN-nr.	d	PN	Materiale	Pk.
70466	–	d20	20	PVDF	1
70997	–	d25	20	PVDF	1
70926	–	d32	20	PVDF	1
70998	–	d40	20	PVDF	1
70928	–	d50	20	PVDF	1
70282	–	d63	20	PVDF	1
70999	–	d75	20	PVDF	1
70919	–	d90	20	PVDF	1
70486	–	d110	20	PVDF	1

Omløbermøtrik

Art.-nr. (Praher)	KLN-nr.	d	DN	Materiale	Pk.
50709a	–	G 1"	15	PVDF	1
50710	–	G1 1/4"	20	PVDF	1
50711	–	G1 1/2"	25	PVDF	1
50712	–	G2"	32	PVDF	1
50713	–	G2 1/4"	40	PVDF	1
50714	–	G2 3/4"	50	PVDF	1

Pakningssæt til pneum. aktuator

Art.-nr. (Praher)	KLN-nr.	Type	Pk.
50887	–	K62	1
50888	–	K82	1
50889	–	K122	1

Overdel til membranventil T4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.
120433	–	15/20	20/25	1
120434	–	25	32	1
120435	51510218	32/40	40/50	1
120436	–	50	63	1
120906	–	65/80	75/90	1
120907	–	100/125	110/140	1

Skueglas til membranventil T4

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.
101091	–	15/20/25	20/25/32	1
101092	–	32/40	40/50	1
101094	–	50	63	1
101342	–	65/80	75/90	1
101343	–	100/125	110/140	1

Dækkappe til membranventil T4

Art.-nr. (Praher)	KLN-nr.	DN	d	Pk.
100013	–	25	h= 10	1
101098	–	25	h= 15mm	50
101097	–	15/20		1
101099	–	32/40		1
101100	–	50		1

Membran – med skrue

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.	Materiale
120933	51510296	65/80	75/90	1	EPDM
120935	51510298	65/80	75/90	1	FPM
120934	51510297	100/125	110/140	1	EPDM
120936	51510299	100/125	110/140	1	FPM
50457	51512767	15/20	20/25	1	EPDM
50465	51512775	15/20	20/25	1	FPM
50458	51512768	25	32	1	EPDM
50466	51512776	25	32	1	FPM
50459	51512769	32/40	40/50	1	EPDM
50467	51512777	32/40	40/50	1	FPM
50460	51512770	50	63	1	EPDM
50468	51512778	50	63	1	FPM

Kompositmembran – med skrue – PTFE-belagt

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.
120918	51510294	65/80	75/90	20
120919	51510295	100/125	110/140	10
50473	51512783	15/20	20/25	50
50474	51512784	25	32	50
50475	51512785	32/40	40/50	50
50476	51512786	50	63	50

Membran – direkte pneum. aktiveret

Art.-nr. (Praher)	KLN-nr.	DN	d [mm]	Pk.	Materiale
50461	00003001 Køb i shoppen	15/20	20/25	1	EPDM
50469	00002999	15/20	20/25	1	FPM
50462	51512772	25	32	1	EPDM
50470	51512780	25	32	1	FPM
50463	51512773	32/40	40/50	1	EPDM
50471	51512781	32/40	40/50	1	FPM
50464	51512774	50	63	1	EPDM
50472	51512782	50	63	1	FPM
