IBG® Raccord union réducteur, manchon à coller / manchon à coller/about à coller, PN16, gris
Description

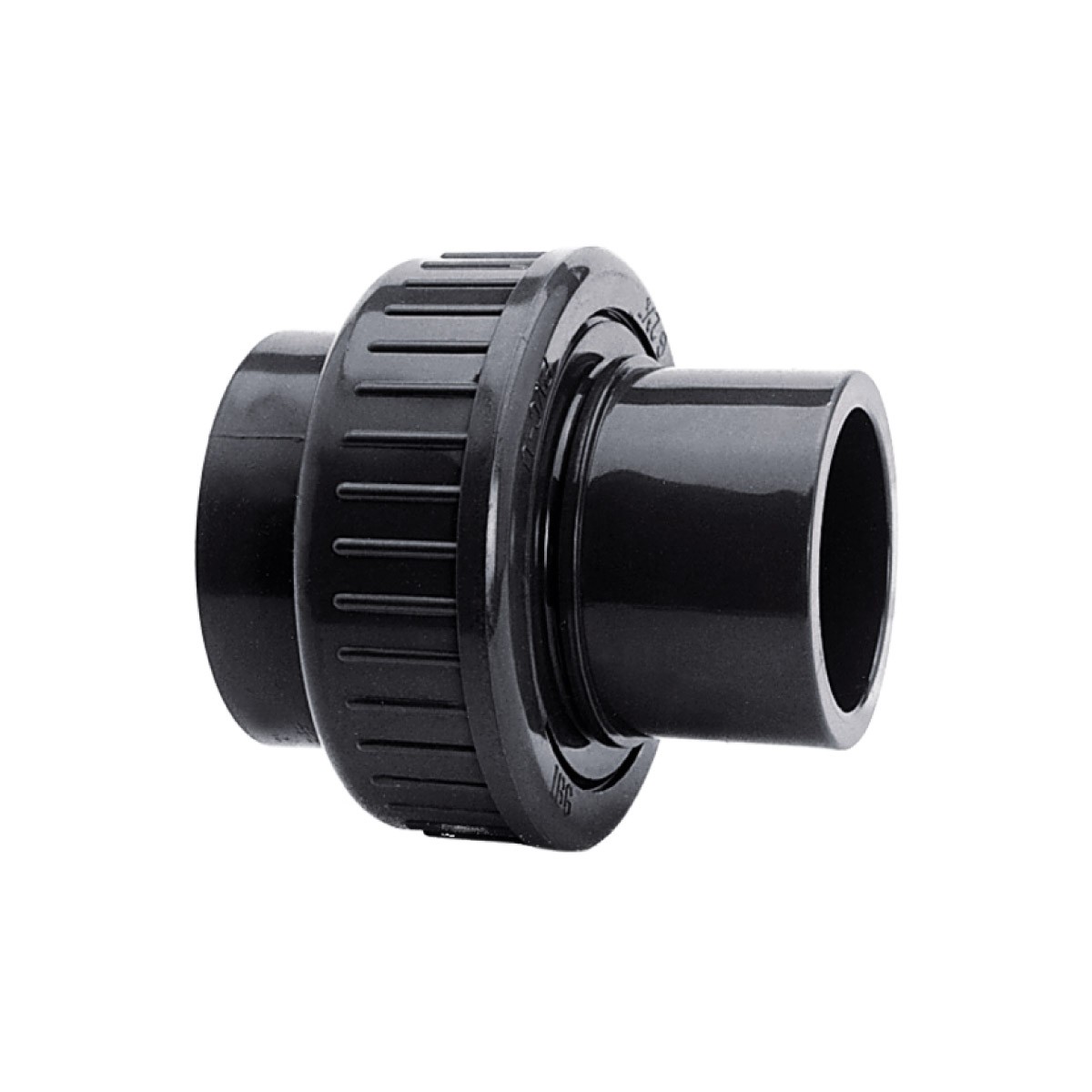

Raccord union réducteur IBG® en PVC-U (gris), manchon à coller sur manchon à coller/about à coller, pression PN16. Disponible en d50–40/50 et d63–50/63.
IBG® Raccord union réducteur, manchon à coller / manchon à coller/about à coller, PN16, gris
- Raccord union réducteur
- Raccordement : manchon à coller / manchon à coller ou about à coller
- Pression PN16
- Matériau PVC-U, gris
| Réf. (Peraplas) | N° KLN | d | PN | DN | G | L | I | L1 | L2 | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 71313 | 51513720 | 50 – 40/50 | 16 | 40 | 2 1/4" | 86 | 34 | x | x | 0.21 | 90.00 |
| 71314 | 51513721 | 63 – 50/63 | 16 | 50 | 2 3/4" | 112 | 42 | 37 | 85 | 0.38 | 90.00 |

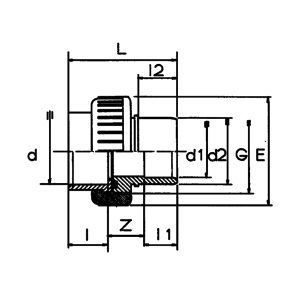

Dessin technique & dimensions
| d | DN | G | L | l | L1 | L2 | Poids [kg] |
|---|---|---|---|---|---|---|---|
| 50 – 40/50 | 40 | 2 1/4" | 86 | 34 | x | x | 0.21 |
| 63 – 50/63 | 50 | 2 3/4" | 112 | 42 | 37 | 85 | 0.38 |
Cotes en mm · poids en kg · lettres selon le dessin
