Té IBG® 90° manchon à coller / réduit, PN16, gris
Description

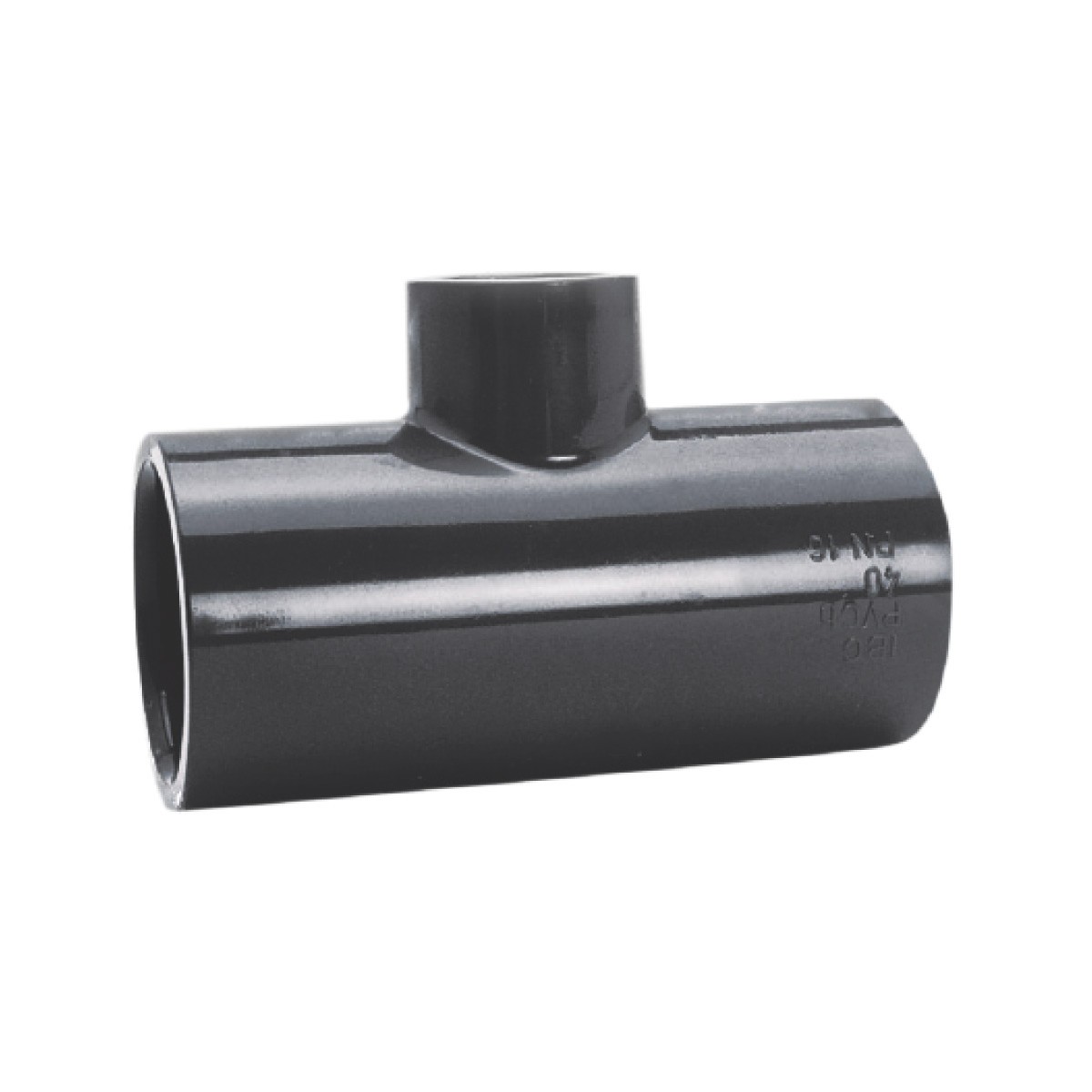

Té IBG® 90° en PVC-U (gris) avec manchon à coller (métrique). Tailles 25-20 à 110-90. Pression nominale PN16. Pour les raccordements collés dans la construction de piscines et de bassins.
Té IBG® 90° manchon à coller / réduit, PN16, gris
- Forme : té 90°
- Raccordement : manchon à coller (métrique)
- Matériau : PVC-U (gris)
- Tailles : 25-20 à 110-90
- Pression nominale : PN16
- Domaine d'application : piscine / bassin
| Réf. (Peraplas) | N° KLN | d | PN | DN | I | Z | Z1 | E | E1 | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 70702 | 51513219 | 25-20 | 16 | 20-15 | 33,3 | 13,6 | 13,4 | 33,4 | 29,5 | 0.04 | 70.00 |
| 70703 | 51513220 | 32-20 | 16 | 25-15 | 39,8 | 17 | 16,8 | 41,8 | 29,7 | 0.07 | 100.00 |
| 70704 | 51513221 | 32-25 | 16 | 25-20 | 39,8 | 17 | 16,8 | 41,8 | 34,3 | 0.07 | 100.00 |
| 70705 | 51513222 | 40-20 | 16 | 32-15 | 47,7 | 21 | 20,7 | 50,4 | 31,4 | 0.11 | 50.00 |
| 70452 | 51513057 | 40-25 | 16 | 32-20 | 47,7 | 21 | 20,6 | 50,4 | 35,5 | 0.11 | 50.00 |
| 71049 | 51513468 | 40-32 | 16 | 32-25 | 47,7 | 21 | 20,7 | 50,4 | 42,5 | 0.12 | 50.00 |
| 70706 | 51513223 | 50-20 | 16 | 40-15 | 57,6 | 25,9 | 25,3 | 61,8 | 31,8 | 0.18 | 60.00 |
| 70707 | 51513224 | 50-25 | 16 | 40-20 | 57,6 | 25,9 | 25,4 | 61,8 | 36,8 | 0.18 | 50.00 |
| 70708 | 51513225 | 50-32 | 16 | 40-25 | 57,6 | 25,9 | 26,3 | 61,8 | 43,8 | 0.19 | 50.00 |
| 70709 | 51513226 | 50-40 | 16 | 40-32 | 57,6 | 25,9 | 25,5 | 61,6 | 51,8 | 0.19 | 50.00 |
| 70710 | 51513227 | 63-25 | 16 | 50-20 | 71,2 | 32,4 | 32,1 | 76,7 | 38,7 | 0.32 | 30.00 |
| 70711 | 51513228 | 63-32 | 16 | 50-25 | 71,2 | 33,4 | 32,1 | 76,7 | 45,8 | 0.33 | 30.00 |
| 70712 | 51513229 | 63-40 | 16 | 50-32 | 71,2 | 33,4 | 32,1 | 76,7 | 53,8 | 0.33 | 30.00 |
| 70023 | 51512913 | 63-50 | 16 | 50-40 | 71,2 | 33,4 | 32,1 | 76,7 | 63,8 | 0.34 | 30.00 |
| 70960 | 51513423 | 75-32 | 16 | 65-25 | 82,5 | 38,5 | 38,5 | 92 | 42 | 0.55 | 30.00 |
| 71050 | 51513469 | 75-40 | 16 | 65-32 | 82,5 | 38,5 | 38,5 | 92 | 51 | 0.57 | 30.00 |
| 71051 | 51513470 | 75-50 | 16 | 65-40 | 82,5 | 38,5 | 38,5 | 92 | 61 | 0.58 | 28.00 |
| 71052 | 51513471 | 90-32 | 16 | 80-25 | 97 | 46 | 46 | 110 | 42,5 | 0.92 | 8.00 |
| 71053 | 51513472 | 90-50 | 16 | 80-40 | 97 | 46 | 46 | 110 | 62,5 | 0.96 | 8.00 |
| 70958 | 51513421 | 90-63 | 16 | 80-50 | 97 | 46 | 46 | 110 | 77 | 0.98 | 10.00 |
| 70959 | 51513422 | 90-75 | 16 | 80-65 | 97 | 46 | 46 | 110 | 92,5 | 1.03 | 14.00 |
| 71054 | 51513473 | 110-32 | 16 | 100-25 | 117 | 61 | 61 | 132 | 42,5 | 1.54 | 9.00 |
| 70961 | 51513424 | 110-50 | 16 | 100-40 | 117 | 61 | 61 | 133 | 62,5 | 1.56 | 9.00 |
| 70962 | 51513425 | 110-90 | 16 | 100-80 | 117 | 61 | 61 | 133 | 110 | 1.74 | 8.00 |
Dessin technique & dimensions
| d | DN | l | Z | Z1 | E | E1 | Poids [kg] |
|---|---|---|---|---|---|---|---|
| 25-20 | 20-15 | 33,3 | 13,6 | 13,4 | 33,4 | 29,5 | 0.04 |
| 32-20 | 25-15 | 39,8 | 17 | 16,8 | 41,8 | 29,7 | 0.07 |
| 32-25 | 25-20 | 39,8 | 17 | 16,8 | 41,8 | 34,3 | 0.07 |
| 40-20 | 32-15 | 47,7 | 21 | 20,7 | 50,4 | 31,4 | 0.11 |
| 40-25 | 32-20 | 47,7 | 21 | 20,6 | 50,4 | 35,5 | 0.11 |
| 40-32 | 32-25 | 47,7 | 21 | 20,7 | 50,4 | 42,5 | 0.12 |
| 50-20 | 40-15 | 57,6 | 25,9 | 25,3 | 61,8 | 31,8 | 0.18 |
| 50-25 | 40-20 | 57,6 | 25,9 | 25,4 | 61,8 | 36,8 | 0.18 |
| 50-32 | 40-25 | 57,6 | 25,9 | 26,3 | 61,8 | 43,8 | 0.19 |
| 50-40 | 40-32 | 57,6 | 25,9 | 25,5 | 61,6 | 51,8 | 0.19 |
| 63-25 | 50-20 | 71,2 | 32,4 | 32,1 | 76,7 | 38,7 | 0.32 |
| 63-32 | 50-25 | 71,2 | 33,4 | 32,1 | 76,7 | 45,8 | 0.33 |
| 63-40 | 50-32 | 71,2 | 33,4 | 32,1 | 76,7 | 53,8 | 0.33 |
| 63-50 | 50-40 | 71,2 | 33,4 | 32,1 | 76,7 | 63,8 | 0.34 |
| 75-32 | 65-25 | 82,5 | 38,5 | 38,5 | 92 | 42 | 0.55 |
| 75-40 | 65-32 | 82,5 | 38,5 | 38,5 | 92 | 51 | 0.57 |
| 75-50 | 65-40 | 82,5 | 38,5 | 38,5 | 92 | 61 | 0.58 |
| 90-32 | 80-25 | 97 | 46 | 46 | 110 | 42,5 | 0.92 |
| 90-50 | 80-40 | 97 | 46 | 46 | 110 | 62,5 | 0.96 |
| 90-63 | 80-50 | 97 | 46 | 46 | 110 | 77 | 0.98 |
| 90-75 | 80-65 | 97 | 46 | 46 | 110 | 92,5 | 1.03 |
| 110-32 | 100-25 | 117 | 61 | 61 | 132 | 42,5 | 1.54 |
| 110-50 | 100-40 | 117 | 61 | 61 | 133 | 62,5 | 1.56 |
| 110-90 | 100-80 | 117 | 61 | 61 | 133 | 110 | 1.74 |
Cotes en mm · poids en kg · lettres selon le dessin
