Vanne à bille 2 voies M1 avec actionneur électrique, about à souder (PVDF)
Description

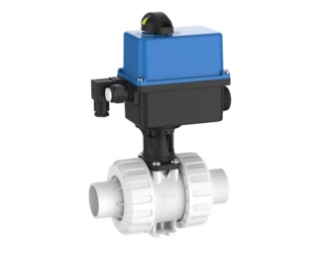

Vanne à bille industrielle modulaire 2 voies M1 en PVDF, about à souder, avec actionneur électrique EO (variantes de tension/type voir tableau), joint de siège PTFE, joint FPM, PN16 – sans silicone.
About à souder – Code 68M
- About à souder en PVDF (Fusion spigot ends)
- Vanne à bille industrielle modulaire 2 voies M1 en PVDF
- Joint de siège : PTFE
- Matériau du joint : FPM
- Pression nominale : PN16
- fabriqué sans silicone
- emballé à l'unité
- Actionneur électrique EO (type d'actionneur ER20 / ER60 ou 510 – voir tableau)
- Variantes de tension voir tableau
| Réf. (Praher) | N° KLN | Joint | d | DN | Typ | Tension | PN | VE |
|---|---|---|---|---|---|---|---|---|
| 513311 | FPM | 16 | 10 | ER20 | 24V AC/DC | 16 | 1 | |
| 513318 | FPM | 16 | 10 | ER20 | 90-240VAC | 16 | 1 | |
| 513312 | FPM | 20 | 15 | ER20 | 24V AC/DC | 16 | 1 | |
| 513319 | FPM | 20 | 15 | ER20 | 90-240VAC | 16 | 1 | |
| 513313 | FPM | 25 | 20 | ER20 | 24V AC/DC | 16 | 1 | |
| 513320 | FPM | 25 | 20 | ER20 | 90-240VAC | 16 | 1 | |
| 513314 | FPM | 32 | 25 | ER20 | 24V AC/DC | 16 | 1 | |
| 513321 | FPM | 32 | 25 | ER20 | 90-240VAC | 16 | 1 | |
| 513315 | FPM | 40 | 32 | ER20 | 24V AC/DC | 16 | 1 | |
| 513322 | FPM | 40 | 32 | ER20 | 90-240VAC | 16 | 1 | |
| 513316 | FPM | 50 | 40 | ER20 | 24V AC/DC | 16 | 1 | |
| 513323 | FPM | 50 | 40 | ER20 | 90-240VAC | 16 | 1 | |
| 513317 | FPM | 63 | 50 | ER20 | 24V AC/DC | 16 | 1 | |
| 513324 | FPM | 63 | 50 | ER20 | 90-240VAC | 16 | 1 | |
| 513909 | FPM | 75 | 65 | ER60 | 24V AC/DC | 16 | 1 | |
| 513912 | FPM | 75 | 65 | ER60 | 90-240VAC | 16 | 1 | |
| 513910 | FPM | 90 | 80 | ER60 | 24V AC/DC | 16 | 1 | |
| 513913 | FPM | 90 | 80 | ER60 | 90-240VAC | 16 | 1 | |
| 513911 | FPM | 110 | 80 | ER60 | 24V AC/DC | 16 | 1 | |
| 513914 | FPM | 110 | 80 | ER60 | 90-240VAC | 16 | 1 |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
