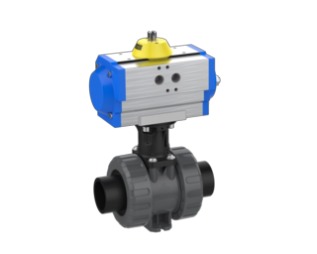

Vanne à bille 2 voies M1 avec actionneur pneumatique, sans silicone, about à souder PE métrique (PVC-U)
Description
Vanne à bille industrielle modulaire 2 voies M1 en PVC-U avec actionneur pneumatique à quart de tour, sans silicone, avec about à souder PE métrique (d16–d63), joint de siège PTFE, matériau du joint EPDM ou FPM, PN16. Disponible avec actionneur simple effet normalement fermé (PO-NC) ou normalement ouvert (PO-NO), ainsi qu'en double effet (PO-DA) ; la taille de l'actionneur (type) dépend du diamètre nominal.
Vanne à bille 2V M1 about à souder PE métrique, actionneur pneumatique PO-NC/NO/DA
- Raccordement : about à souder PE métrique
- Actionneur : actionneur pneumatique à quart de tour (sans silicone)
- Commande : PO-NC (rappel par ressort, normalement fermé), PO-NO (rappel par ressort, normalement ouvert), PO-DA (double effet)
- Joint de siège : PTFE
- Matériaux de joint : EPDM ou FPM
- emballé à l'unité
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE | Typ | Commande |
|---|---|---|---|---|---|---|---|---|
| 511216 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511223 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511230 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511237 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511244 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511251 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511217 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511224 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511231 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511238 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511245 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511252 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511218 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511225 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511232 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511239 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511246 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511253 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511219 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511226 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511233 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511240 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511247 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511254 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511220 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511227 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511234 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511241 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511248 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511255 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511221 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511228 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511235 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511242 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511249 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511256 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511222 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511229 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511236 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511243 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511250 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511257 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
