Vanne à bille 2 voies M1 avec retour de position Ag-Ni, bride folle ANSI (PVDF)
Description

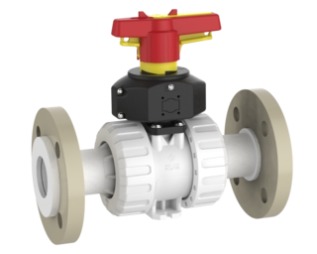

Vanne à bille industrielle modulaire 2 voies M1 en PVDF, bride folle ANSI, avec retour de position inductif (pi NO Ag-Ni 15–250 V AC), joint de siège PTFE, joint FPM, PN16 – sans silicone.
Bride folle ANSI – Code 68M
- Bride folle ANSI (Backing flange), version longue
- Vanne à bille industrielle modulaire 2 voies M1 en PVDF
- Joint de siège : PTFE
- Matériau du joint : FPM
- Pression nominale : PN16
- fabriqué sans silicone
- emballé à l'unité
- Retour de position inductif : contact pi NO Ag-Ni 15–250 V AC
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 513279 | FPM | 1/2" | 15 | 16 | 1 | |
| 513280 | FPM | 3/4" | 20 | 16 | 1 | |
| 513281 | FPM | 1" | 25 | 16 | 1 | |
| 513282 | FPM | 1 1/4" | 32 | 16 | 1 | |
| 513283 | FPM | 1 1/2" | 40 | 16 | 1 | |
| 513284 | FPM | 2" | 50 | 16 | 1 |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
