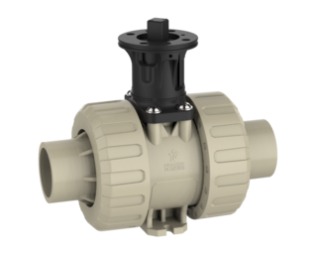

Vanne à bille 2 voies M1 kit d’adaptateurs sans silicone, embouts à souder PP métriques (PP-H)
Description
Vanne à bille industrielle modulaire 2 voies M1 en PP-H, sans silicone, sous forme de kit d'adaptateurs (système de raccordement interchangeable) avec embouts à souder PP métriques (16–110), joint de siège PTFE, matériau du joint EPDM ou FPM, PN 10.
Vanne à bille 2V M1 kit d'adaptateurs embouts à souder PP métriques
- Embout à souder PP
- Joint de siège : PTFE
- Kit d'adaptateurs
- emballé individuellement
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 124168 | EPDM | 16 | 10 | 10 | 9 | |
| 124500 | FPM | 16 | 10 | 10 | 9 | |
| 124169 | EPDM | 20 | 15 | 10 | 9 | |
| 124501 | FPM | 20 | 15 | 10 | 9 | |
| 124170 | EPDM | 25 | 20 | 10 | 8 | |
| 124502 | FPM | 25 | 20 | 10 | 8 | |
| 124171 | EPDM | 32 | 25 | 10 | 8 | |
| 124503 | FPM | 32 | 25 | 10 | 8 | |
| 124172 | EPDM | 40 | 32 | 10 | 8 | |
| 124504 | FPM | 40 | 32 | 10 | 8 | |
| 124173 | EPDM | 50 | 40 | 10 | 6 | |
| 124505 | FPM | 50 | 40 | 10 | 6 | |
| 124174 | EPDM | 63 | 50 | 10 | 4 | |
| 124506 | FPM | 63 | 50 | 10 | 4 | |
| 210587 | EPDM | 75 | 65 | 10 | 1 | |
| 210590 | FPM | 75 | 65 | 10 | 1 | |
| 210588 | EPDM | 90 | 80 | 10 | 1 | |
| 210591 | FPM | 90 | 80 | 10 | 1 | |
| 210589 | EPDM | 110 | 80 | 10 | 1 | |
| 210592 | FPM | 110 | 80 | 10 | 1 |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin
