Vanne à bille 2 voies M1 pneumatique avec électrovanne, bride folle DIN (longue) (PP-H)
Description

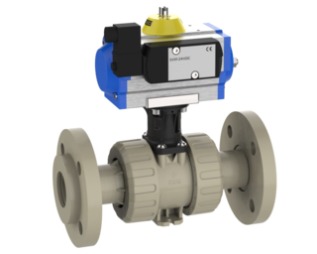

Vanne à bille industrielle modulaire 2 voies M1 en PP-H avec actionneur pneumatique et électrovanne 5/2-3/2 voies (24 V DC), sans silicone. Raccordement en bride folle DIN (longue). Joint de siège PTFE, joint EPDM ou FPM. Mode de fonctionnement PO-NC, PO-NO ou à double effet PO-DA (type d'actionneur selon la taille). d20–d63 / DN15–DN50, PN10. Code catalogue 38M. Les prix ne font pas partie de ces données.
Vanne à bille 2 voies M1 pneumatique avec électrovanne – bride folle DIN (longue) (PO-NC / PO-NO / PO-DA)
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE | Principe de fonctionnement | Typ |
|---|---|---|---|---|---|---|---|---|
| 513038 | EPDM | 20 | 15 | 10 | 1 | PO-NC | MT05-2 | |
| 513044 | FPM | 20 | 15 | 10 | 1 | PO-NC | MT05-2 | |
| 513050 | EPDM | 20 | 15 | 10 | 1 | PO-NO | MT05-2 | |
| 513056 | FPM | 20 | 15 | 10 | 1 | PO-NO | MT05-2 | |
| 513062 | EPDM | 20 | 15 | 10 | 1 | PO-DA | MT05DA | |
| 513068 | FPM | 20 | 15 | 10 | 1 | PO-DA | MT05DA | |
| 513039 | EPDM | 25 | 20 | 10 | 1 | PO-NC | MT05-2 | |
| 513045 | FPM | 25 | 20 | 10 | 1 | PO-NC | MT05-2 | |
| 513051 | EPDM | 25 | 20 | 10 | 1 | PO-NO | MT05-2 | |
| 513057 | FPM | 25 | 20 | 10 | 1 | PO-NO | MT05-2 | |
| 513063 | EPDM | 25 | 20 | 10 | 1 | PO-DA | MT05DA | |
| 513069 | FPM | 25 | 20 | 10 | 1 | PO-DA | MT05DA | |
| 513040 | EPDM | 32 | 25 | 10 | 1 | PO-NC | MT05-2 | |
| 513046 | FPM | 32 | 25 | 10 | 1 | PO-NC | MT05-2 | |
| 513052 | EPDM | 32 | 25 | 10 | 1 | PO-NO | MT05-2 | |
| 513058 | FPM | 32 | 25 | 10 | 1 | PO-NO | MT05-2 | |
| 513064 | EPDM | 32 | 25 | 10 | 1 | PO-DA | MT05DA | |
| 513070 | FPM | 32 | 25 | 10 | 1 | PO-DA | MT05DA | |
| 513041 | EPDM | 40 | 32 | 10 | 1 | PO-NC | MT15-4 | |
| 513047 | FPM | 40 | 32 | 10 | 1 | PO-NC | MT15-4 | |
| 513053 | EPDM | 40 | 32 | 10 | 1 | PO-NO | MT15-4 | |
| 513059 | FPM | 40 | 32 | 10 | 1 | PO-NO | MT15-4 | |
| 513065 | EPDM | 40 | 32 | 10 | 1 | PO-DA | MT15DA | |
| 513071 | FPM | 40 | 32 | 10 | 1 | PO-DA | MT15DA | |
| 513042 | EPDM | 50 | 40 | 10 | 1 | PO-NC | MT15-4 | |
| 513048 | FPM | 50 | 40 | 10 | 1 | PO-NC | MT15-4 | |
| 513054 | EPDM | 50 | 40 | 10 | 1 | PO-NO | MT15-4 | |
| 513060 | FPM | 50 | 40 | 10 | 1 | PO-NO | MT15-4 | |
| 513066 | EPDM | 50 | 40 | 10 | 1 | PO-DA | MT15DA | |
| 513072 | FPM | 50 | 40 | 10 | 1 | PO-DA | MT15DA | |
| 513043 | EPDM | 63 | 50 | 10 | 1 | PO-NC | MT17-4 | |
| 513049 | FPM | 63 | 50 | 10 | 1 | PO-NC | MT17-4 | |
| 513055 | EPDM | 63 | 50 | 10 | 1 | PO-NO | MT17-4 | |
| 513061 | FPM | 63 | 50 | 10 | 1 | PO-NO | MT17-4 | |
| 513067 | EPDM | 63 | 50 | 10 | 1 | PO-DA | MT15DA | |
| 513073 | FPM | 63 | 50 | 10 | 1 | PO-DA | MT15DA |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
