Vanne à bille 2 voies M1 retour de position PNP, sans silicone – manchon à souder PP (PP-H)
Description

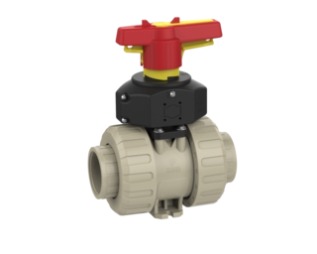

Vanne à bille industrielle modulaire 2 voies M1 en PP-H avec manchon à souder PP et retour de position intégré (fin de course pi PNP 10-30V DC), étanchéité de siège PTFE, sans silicone, PN10.
Vanne à bille 2V M1 PNP, manchon à souder PP
- Manchon à souder PP
- Étanchéité de siège : PTFE
- Fin de course : pi PNP 10-30V DC
- Emballé à l'unité
- Sans silicone
- Matériau : PP-H
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 512422 | EPDM | 16 | 10 | 10 | 1 | |
| 512429 | FPM | 16 | 10 | 10 | 1 | |
| 512423 | EPDM | 20 | 15 | 10 | 1 | |
| 512430 | FPM | 20 | 15 | 10 | 1 | |
| 512424 | EPDM | 25 | 20 | 10 | 1 | |
| 512431 | FPM | 25 | 20 | 10 | 1 | |
| 512425 | EPDM | 32 | 25 | 10 | 1 | |
| 512432 | FPM | 32 | 25 | 10 | 1 | |
| 512426 | EPDM | 40 | 32 | 10 | 1 | |
| 512433 | FPM | 40 | 32 | 10 | 1 | |
| 512427 | EPDM | 50 | 40 | 10 | 1 | |
| 512434 | FPM | 50 | 40 | 10 | 1 | |
| 512428 | EPDM | 63 | 50 | 10 | 1 | |
| 512435 | FPM | 63 | 50 | 10 | 1 | |
| 513771 | EPDM | 75 | 65 | 10 | 1 | |
| 513774 | FPM | 75 | 65 | 10 | 1 | |
| 513772 | EPDM | 90 | 80 | 10 | 1 | |
| 513775 | FPM | 90 | 80 | 10 | 1 | |
| 513773 | EPDM | 110 | 80 | 10 | 1 | |
| 513776 | FPM | 110 | 80 | 10 | 1 |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
