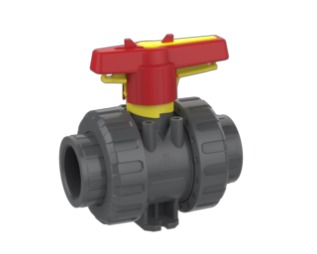

Vanne à bille 2 voies M1 sans silicone, manchon taraudé NPT (PVC-U)
Description
Vanne à bille industrielle modulaire 2 voies M1 en PVC-U, sans silicone, avec manchon taraudé NPT (R, 3/8"–4"), joint de siège en PTFE, matériau de joint EPDM ou FPM, PN 16 (R 4" : PN 10).
Vanne à bille 2V M1 NPT, manchon taraudé R
- Manchon taraudé R
- Joint de siège : PTFE
- emballé à l'unité
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210078 | EPDM | 3/8" | 10 | 16 | 9 | |
| 210085 | FPM | 3/8" | 10 | 16 | 9 | |
| 210079 | EPDM | 1/2" | 15 | 16 | 9 | |
| 210086 | FPM | 1/2" | 15 | 16 | 9 | |
| 210080 | EPDM | 3/4" | 20 | 16 | 8 | |
| 210087 | FPM | 3/4" | 20 | 16 | 8 | |
| 210081 | EPDM | 1" | 25 | 16 | 8 | |
| 210088 | FPM | 1" | 25 | 16 | 8 | |
| 210082 | EPDM | 1 1/4" | 32 | 16 | 8 | |
| 210089 | FPM | 1 1/4" | 32 | 16 | 8 | |
| 210083 | EPDM | 1 1/2" | 40 | 16 | 6 | |
| 210090 | FPM | 1 1/2" | 40 | 16 | 6 | |
| 210084 | EPDM | 2" | 50 | 16 | 4 | |
| 210091 | FPM | 2" | 50 | 16 | 4 | |
| 211257 | EPDM | 2 1/2" | 65 | 16 | 1 | |
| 211260 | FPM | 2 1/2" | 65 | 16 | 1 | |
| 211258 | EPDM | 3" | 80 | 16 | 1 | |
| 211261 | FPM | 3" | 80 | 16 | 1 | |
| 211259 | EPDM | R 4" | 80 | 10 | 1 | |
| 211262 | FPM | R 4" | 80 | 10 | 1 |
Dessin technique & dimensions
| DN | d | G | A | B | C | D | E | F | H | I | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - | 16 | 17 |
| 15 | 20 | 1/2 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 | 16,5 | 16,5 |
| 20 | 25 | 3/4 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 | 19,5 | 19,5 |
| 25 | 32 | 1 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 | 23 | 23 |
| 32 | 40 | 1 1/4 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 | 31,5 | 31,5 |
| 50 | 63 | 2 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 | 38,5 | 38,5 |
Cotes en mm · lettres selon le dessin · t = profondeur d'emboîtement (KM = manchon à coller, KS = embout à coller) · G = taille de filetage
