Vanne à bille 3 voies S4 avec poignée de sécurité, bille en T, manchon à souder PVDF (PVDF)
Description

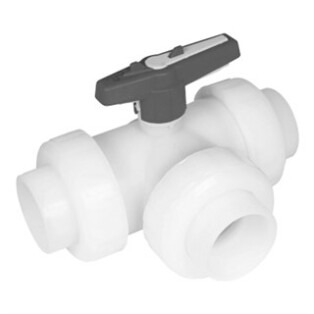

Vanne à bille industrielle 3 voies type S4 en PVDF avec poignée de sécurité (levier manuel) et bille en T (perçage en T). Raccordement: manchon à souder PVDF (métrique). Joint de siège PTFE, matériau d'étanchéité FPM. d16–d63 / DN10–DN50, PN16, emballé à l'unité. Code catalogue 64.
Vanne à bille 3V S4 métrique, manchon à souder PVDF, bille en T (poignée de sécurité)
- Vanne à bille 3 voies type S4
- Matériau: PVDF
- Actionnement: poignée de sécurité (levier manuel)
- Type de bille: bille en T (perçage en T)
- Joint de siège: PTFE
- Matériau d'étanchéité: FPM
- Raccordement: manchon à souder PVDF (métrique)
- Dimensions d16–d63 / DN10–DN50
- PN16
- Emballé à l'unité (VE selon dimension)
- Code catalogue 64
| Réf. (Praher) | N° KLN | d | DN | VE |
|---|---|---|---|---|
| 124918 | 16 | 10 | 15 | |
| 124922 | 20 | 15 | 15 | |
| 125030 | 25 | 20 | 15 | |
| 124926 | 32 | 25 | 15 | |
| 125032 | 40 | 32 | 5 | |
| 124930 | 50 | 40 | 5 | |
| 124934 | 63 | 50 | 4 |
Dessin technique & dimensions
| d | DN | L | L1 | A | D | H | B | Y | C | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 152 | 158 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 20 | 15 | 162 | 168 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 25 | 20 | 191 | 197 | 120 | 70 | 81,5 | 51,5 | 63 | 60 | 126 |
| 32 | 25 | 200 | 206 | 120 | 70 | 81,5 | 51,5 | 63,5 | 60 | 127 |
| 40 | 32 | 249 | 255 | 162 | 101 | 107,5 | 73 | 84,5 | 81 | 169 |
| 50 | 40 | 261 | 267 | 162 | 101 | 107,5 | 73 | 85,5 | 81 | 171 |
| 63 | 50 | 296 | 302 | 181 | 121,5 | 116,5 | 85 | 96,5 | 90,5 | 193 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
