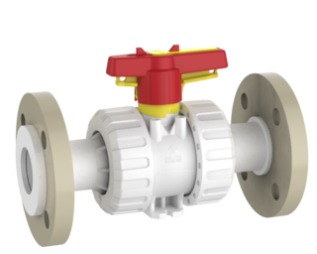

2-weg industriële kogelkraan M1 siliconenvrij – losse flens lang (DIN) (PVDF)
Beschrijving
modulaire 2-weg industriële kogelkraan M1 van PVDF, siliconenvrij, met PTFE-zittingafdichting. Aansluiting: losse flens lang (DIN). Afmetingen d20–d110 (DN15–DN80), PN16, afdichting FPM.
Kogelkraan 2W M1 – losse flens lang (DIN) (FPM)
- Losse flens
- lang
- Zittingafdichting: PTFE
- afzonderlijk verpakt
- Afdichtingsmateriaal: FPM
| Art.nr. (Praher) | KLN-nr. | Afdichting | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 124177 | FPM | 20 | 15 | 16 | 9 | |
| 124178 | FPM | 25 | 20 | 16 | 8 | |
| 124179 | FPM | 32 | 25 | 16 | 6 | |
| 124180 | FPM | 40 | 32 | 16 | 4 | |
| 124181 | FPM | 50 | 40 | 16 | 4 | |
| 124182 | FPM | 63 | 50 | 16 | 2 | |
| 210611 | FPM | 75 | 65 | 16 | 1 | |
| 210612 | FPM | 90 | 80 | 16 | 1 | |
| 210613 | FPM | 110 | 80 | 16 | 1 |
Technische tekening & afmetingen
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maten in mm · letters volgens tekening
