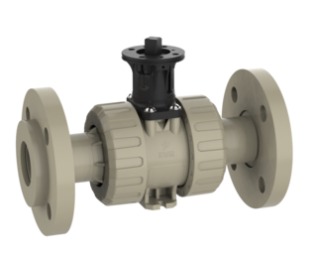

2-weg-kogelkraan M1 adapterset siliconenvrij, losflens ANSI, lang (PP-H)
Beschrijving
2-weg modulaire industriële kogelkraan M1 uit PP-H, siliconenvrij, als adapterset (verwisselbaar aansluitsysteem) met losflens ANSI, lang (1/2"–4"), PTFE-zittingafdichting, afdichtingsmateriaal EPDM of FPM, PN 10.
Kogelkraan 2W M1 adapterset losflens ANSI, lang
- losflens
- zittingafdichting: PTFE
- adapterset
- lang
- afzonderlijk verpakt
| Art.nr. (Praher) | KLN-nr. | Afdichting | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210378 | EPDM | 1/2" | 15 | 10 | 9 | |
| 210384 | FPM | 1/2" | 15 | 10 | 9 | |
| 210379 | EPDM | 3/4" | 20 | 10 | 8 | |
| 210385 | FPM | 3/4" | 20 | 10 | 8 | |
| 210380 | EPDM | 1" | 25 | 10 | 6 | |
| 210386 | FPM | 1" | 25 | 10 | 6 | |
| 210381 | EPDM | 1 1/4" | 32 | 10 | 6 | |
| 210387 | FPM | 1 1/4" | 32 | 10 | 6 | |
| 210382 | EPDM | 1 1/2" | 40 | 10 | 4 | |
| 210388 | FPM | 1 1/2" | 40 | 10 | 4 | |
| 210383 | EPDM | 2" | 50 | 10 | 2 | |
| 210389 | FPM | 2" | 50 | 10 | 2 | |
| 210599 | EPDM | 2 1/2" | 65 | 10 | 1 | |
| 210602 | FPM | 2 1/2" | 65 | 10 | 1 | |
| 210600 | EPDM | 3" | 80 | 10 | 1 | |
| 210603 | FPM | 3" | 80 | 10 | 1 | |
| 210601 | EPDM | 4" | 80 | 10 | 1 | |
| 210604 | FPM | 4" | 80 | 10 | 1 |
Technische tekening & afmetingen
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maten in mm · letters volgens tekening
