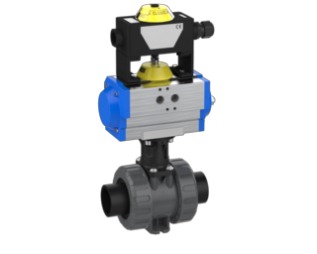

2-drożny modularny przemysłowy zawór kulowy M1 pneumatyczny z sygnalizacją położenia, bez silikonu – PE króciec spawany metryczny (PVC-U)
Opis
2-drożny modularny przemysłowy zawór kulowy M1 z PVC-U z napędem pneumatycznym i sygnalizacją położenia (pi-250V), bez silikonu, uszczelnienie gniazda PTFE, przyłącze PE króciec spawany (metryczny) (d16–d63 / DN10–DN50), PN16, jednostronnego działania z powrotem sprężynowym (PO-NC/PO-NO) lub dwustronnego działania (PO-DA) oraz opcjonalnie uszczelnieniem EPDM lub FPM.
Zawór kulowy 2W M1 metryczny – PE króciec spawany
- Przyłącze: PE króciec spawany (metryczny)
- Uszczelnienie gniazda: PTFE
- Sygnalizacja położenia: pi-250V
- bez silikonu
- Napęd: pneumatyczny (jednostronnego działania PO-NC/PO-NO z powrotem sprężynowym lub dwustronnego działania PO-DA)
- Typy napędów pneumatycznych: MT05-2, MT15-4, MT17-4 (jednostronnego działania), MT05DA, MT15DA (dwustronnego działania)
- Materiał uszczelnienia: EPDM lub FPM
| Nr art. (Praher) | Nr KLN | Uszczelka | d | DN | PN | VE | Typ | Sterowanie |
|---|---|---|---|---|---|---|---|---|
| 511582 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511589 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511596 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511603 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511610 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511617 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511583 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511590 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511597 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511604 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511611 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511618 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511584 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511591 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511598 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511605 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511612 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511619 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511585 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511592 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511599 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511606 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511613 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511620 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511586 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511593 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511600 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511607 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511614 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511621 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511587 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511594 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511601 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511608 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511615 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511622 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511588 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511595 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511602 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511609 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511616 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511623 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Rysunek techniczny & wymiary
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Wymiary w mm · litery zgodnie z rysunkiem · Maße des Ventilkörpers ohne Antrieb
