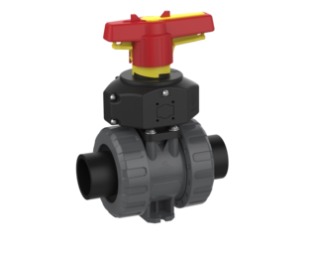

2-drożny modularny zawór kulowy M1 z sygnalizacją położenia PNP, bez silikonu – PE króciec zgrzewany (PVC-U)
Opis
Modularny 2-drożny przemysłowy zawór kulowy M1 z PVC-U z indukcyjną sygnalizacją położenia (pi PNP 10-30V DC), uszczelka gniazda z PTFE, bez silikonu – wykonanie PE króciec zgrzewany (PE króciec zgrzewany (metryczny)), d16–d63 / DN10–DN50.
Zawór kulowy 2W M1 metryczny – PE króciec zgrzewany
- Modularny 2-drożny przemysłowy zawór kulowy M1 z PVC-U
- PE króciec zgrzewany (metryczny)
- Indukcyjna sygnalizacja położenia: czujnik pi PNP 10-30V DC
- Uszczelka gniazda: PTFE
- Produkcja bez silikonu
- Materiały uszczelniające: EPDM lub FPM
- Pakowane pojedynczo
| Nr art. (Praher) | Nr KLN | Uszczelka | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 510216 | EPDM | 16 | 10 | 16 | 1 | |
| 510223 | FPM | 16 | 10 | 16 | 1 | |
| 510217 | EPDM | 20 | 15 | 16 | 1 | |
| 510224 | FPM | 20 | 15 | 16 | 1 | |
| 510218 | EPDM | 25 | 20 | 16 | 1 | |
| 510225 | FPM | 25 | 20 | 16 | 1 | |
| 510219 | EPDM | 32 | 25 | 16 | 1 | |
| 510226 | FPM | 32 | 25 | 16 | 1 | |
| 510220 | EPDM | 40 | 32 | 16 | 1 | |
| 510227 | FPM | 40 | 32 | 16 | 1 | |
| 510221 | EPDM | 50 | 40 | 16 | 1 | |
| 510228 | FPM | 50 | 40 | 16 | 1 | |
| 510222 | EPDM | 63 | 50 | 16 | 1 | |
| 510229 | FPM | 63 | 50 | 16 | 1 |
Rysunek techniczny & wymiary
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Wymiary w mm · litery zgodnie z rysunkiem · Maße des Ventilkörpers ohne Antrieb
