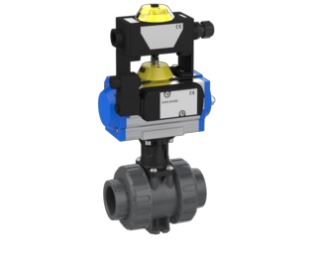

2-drożny modułowy przemysłowy zawór kulowy M1 pneumatyczny z sygnalizacją położenia i elektrozaworem, bezsilikonowy – gwint wewnętrzny NPT (PVC-U)
Opis
2-drożny modułowy przemysłowy zawór kulowy M1 z PVC-U, napędzany pneumatycznie z sygnalizacją położenia (wyłącznik pi 250 V) i zintegrowanym elektrozaworem (5/2-3/2-drożnym, 24 V DC), bezsilikonowy, uszczelka gniazda PTFE, przyłącze gwint wewnętrzny R (NPT) (3/8" – 2" / DN10–DN50), PN16, z funkcjami napędu PO-NC, PO-NO lub PO-DA oraz opcjonalnie uszczelką EPDM lub FPM.
Zawór kulowy 2W M1 NPT – gwint wewnętrzny R
- Przyłącze: gwint wewnętrzny R (NPT)
- Uszczelka gniazda: PTFE
- bezsilikonowy
- Napęd: pneumatyczny (M1) z sygnalizacją położenia i elektrozaworem
- Sygnalizacja położenia: wyłącznik pi 250 V
- Elektrozawór: 5/2-3/2-drożny, 24 V DC
- Funkcja napędu: PO-NC, PO-NO lub PO-DA
- Materiał uszczelki: EPDM lub FPM
| Nr art. (Praher) | Nr KLN | Uszczelka | d | DN | PN | VE | Typ | Sterowanie |
|---|---|---|---|---|---|---|---|---|
| 512158 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512159 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512160 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512161 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512162 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512163 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512164 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512165 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512166 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512167 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512168 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512169 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512170 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512171 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512172 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512173 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512174 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512175 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512176 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512177 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512178 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512179 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512180 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512181 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512182 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512183 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512184 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512185 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512186 | EPDM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512187 | EPDM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512188 | EPDM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512189 | EPDM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512190 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512191 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512192 | EPDM | 2" | 50 | 16 | 1 | MT15DA | PO-DA | |
| 512193 | FPM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512194 | FPM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512195 | FPM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512196 | FPM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512197 | FPM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512198 | FPM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512199 | FPM | 2" | 50 | 16 | 1 | MT15DA | PO-DA |
Rysunek techniczny & wymiary
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Wymiary w mm · litery zgodnie z rysunkiem · Maße des Ventilkörpers ohne Antrieb
