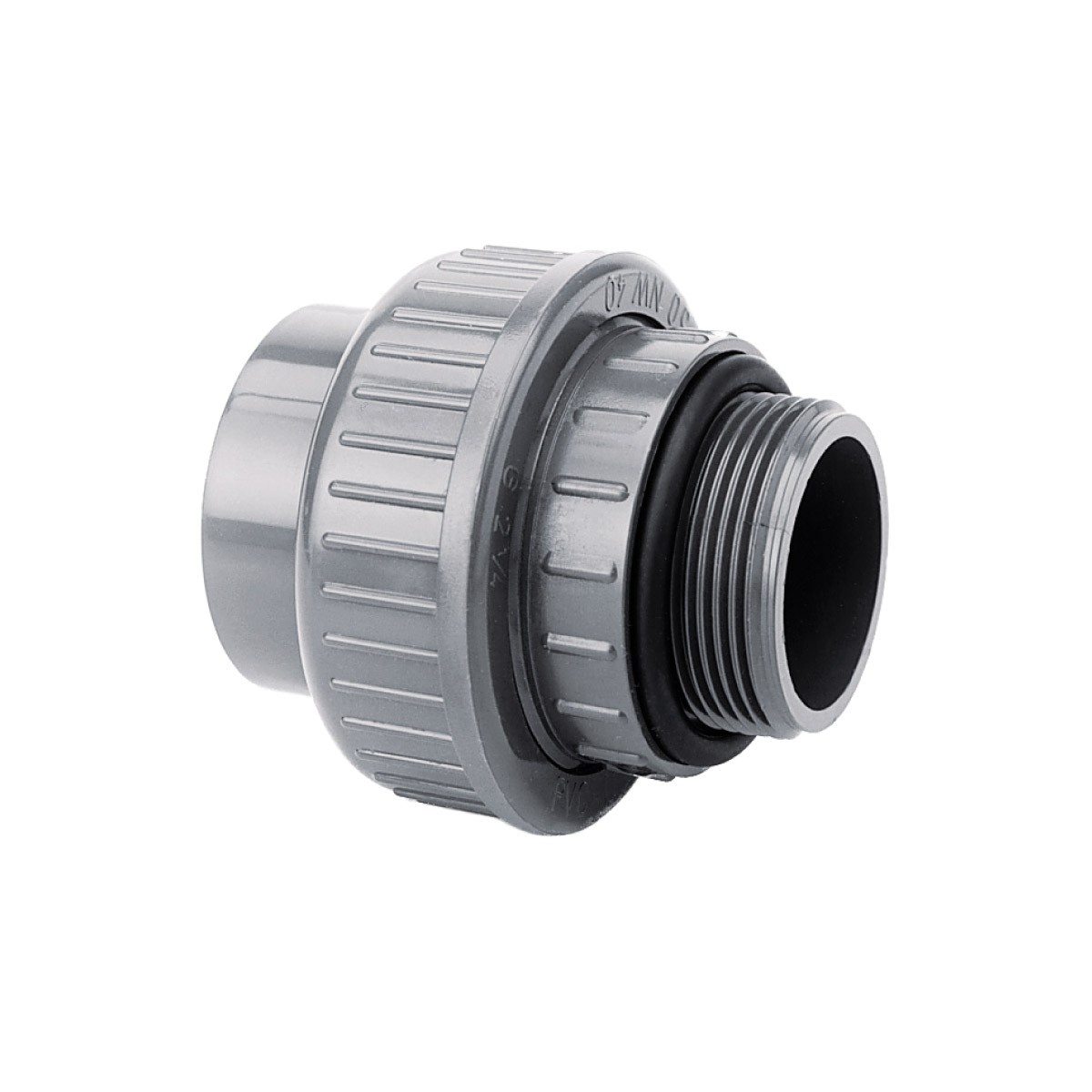

IBG® Złączka przejściowa (union), kielich klejony / gwint zewnętrzny z uszczelnieniem O-ring na gwincie, szara, PN10
Opis
Złączka przejściowa IBG® z PVC-U (szara), kielich klejony na gwint zewnętrzny z uszczelnieniem O-ring na gwincie, stopień ciśnienia PN10. Rozmiary d50–1 1/2" do d63–2".
IBG® Złączka przejściowa (union), kielich klejony / gwint zewnętrzny z uszczelnieniem O-ring na gwincie, szara, PN10
- Złączka przejściowa (union)
- Uszczelnienie O-ring na gwincie
- Przyłącze: kielich klejony / gwint zewnętrzny
- Stopień ciśnienia PN10
- Materiał PVC-U, szary
| Nr art. (Peraplas) | Nr KLN | d | PN | DN | G1 | L | Z1 | Z2 | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 71973 | 51513837 | 50 – 11/2“ | 10 | 40 | 21/4" | 48 | 58 | 83 | 0.22 | 60.00 |
| 71975 | 51513839 | 50 – 2“ | 10 | 40 | 21/4" | 60 | 70 | 83 | 0.20 | 40.00 |
| 71977 | 51513841 | 63 – 2“ | 10 | 50 | 23/4” | 60 | 70 | 103 | 0.40 | 35.00 |
Rysunek techniczny & wymiary
| d | DN | G1 | L | Z1 | Z2 | Masa [kg] |
|---|---|---|---|---|---|---|
| 50 - 11/2“ | 40 | 21/4" | 48 | 58 | 83 | 0.22 |
| 50 - 2“ | 40 | 21/4" | 60 | 70 | 83 | 0.20 |
| 63 - 2“ | 50 | 23/4” | 60 | 70 | 103 | 0.40 |
Wymiary w mm · masa w kg · litery zgodnie z rysunkiem
