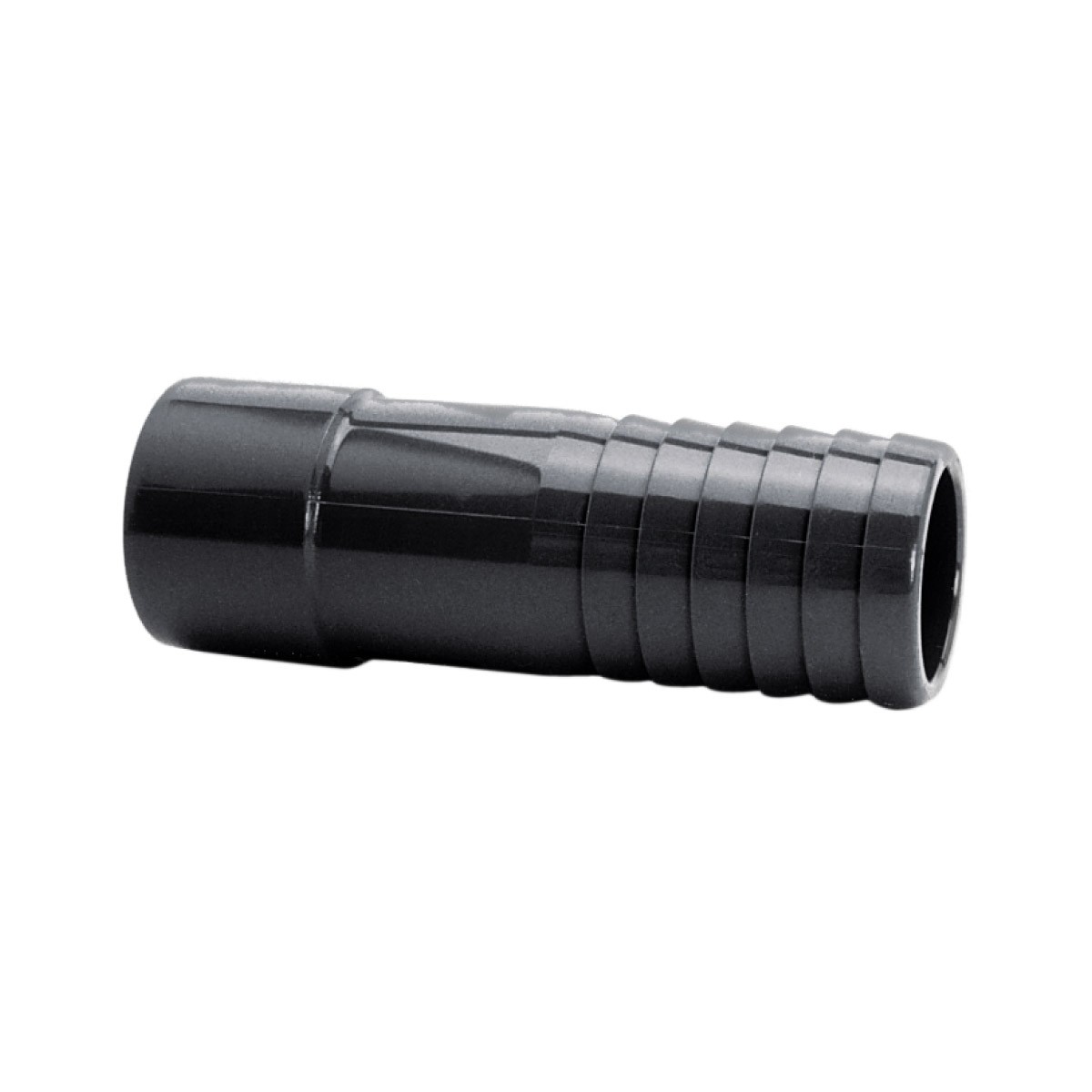

Druckschlauchtülle, Klebestutzen-Schlauchtülle (PVC-U)
IBG PVC-U Druckschlauchtülle mit Klebestutzen, Dimensionen 10-8 bis 63-60, PN 16.
Beschreibung
Druckschlauchtülle, Klebestutzen
- Klebestutzen-Schlauchtülle
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 71062 | 51513479 | 10-8 | 16 | 100 |
| 71063 | 51513480 | 12-12 | 16 | 200 |
| 70971 | 51513434 | 16-16 | 16 | 200 |
| 70972 | 51513435 | 20-20 | 16 | 180 |
| 70973 | 51513436 | 25-25 | 16 | 140 |
| 70974 | 51513437 | 32-30 | 16 | 120 |
| 70975 | 51513438 | 40-40 | 16 | 120 |
| 70976 | 51513439 | 50-50 | 16 | 70 |
| 70977 | 51513440 | 63-60 | 16 | 50 |

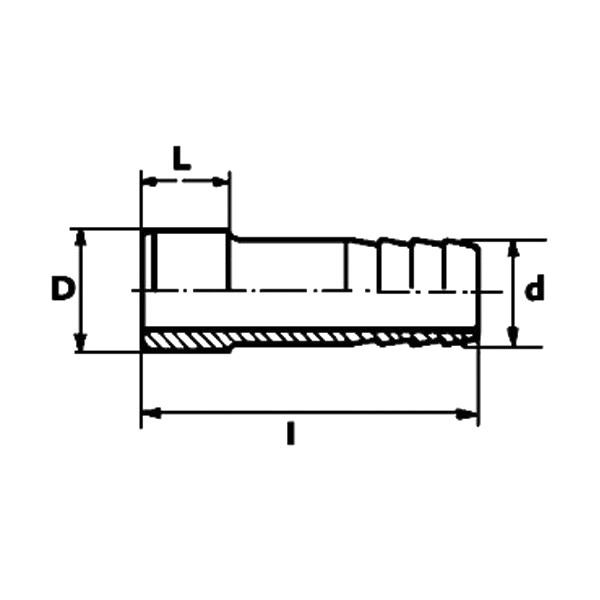

Technische Zeichnung & Maße
| D-d | DN | L | l | Gewicht [kg] |
|---|---|---|---|---|
| 10-8 | 6 | 12 | 51 | 0.20 |
| 12-12 | 8 | 12 | 51 | 0.01 |
| 16-16 | 10 | 14 | 57,2 | 0.01 |
| 20-20 | 15 | 16 | 73 | 0.01 |
| 25-25 | 20 | 19 | 79 | 0.02 |
| 32-30 | 25 | 22 | 89 | 0.04 |
| 40-40 | 32 | 26 | 91 | 0.06 |
| 50-50 | 40 | 31 | 105 | 0.10 |
| 63-60 | 50 | 38 | 116 | 0.14 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
