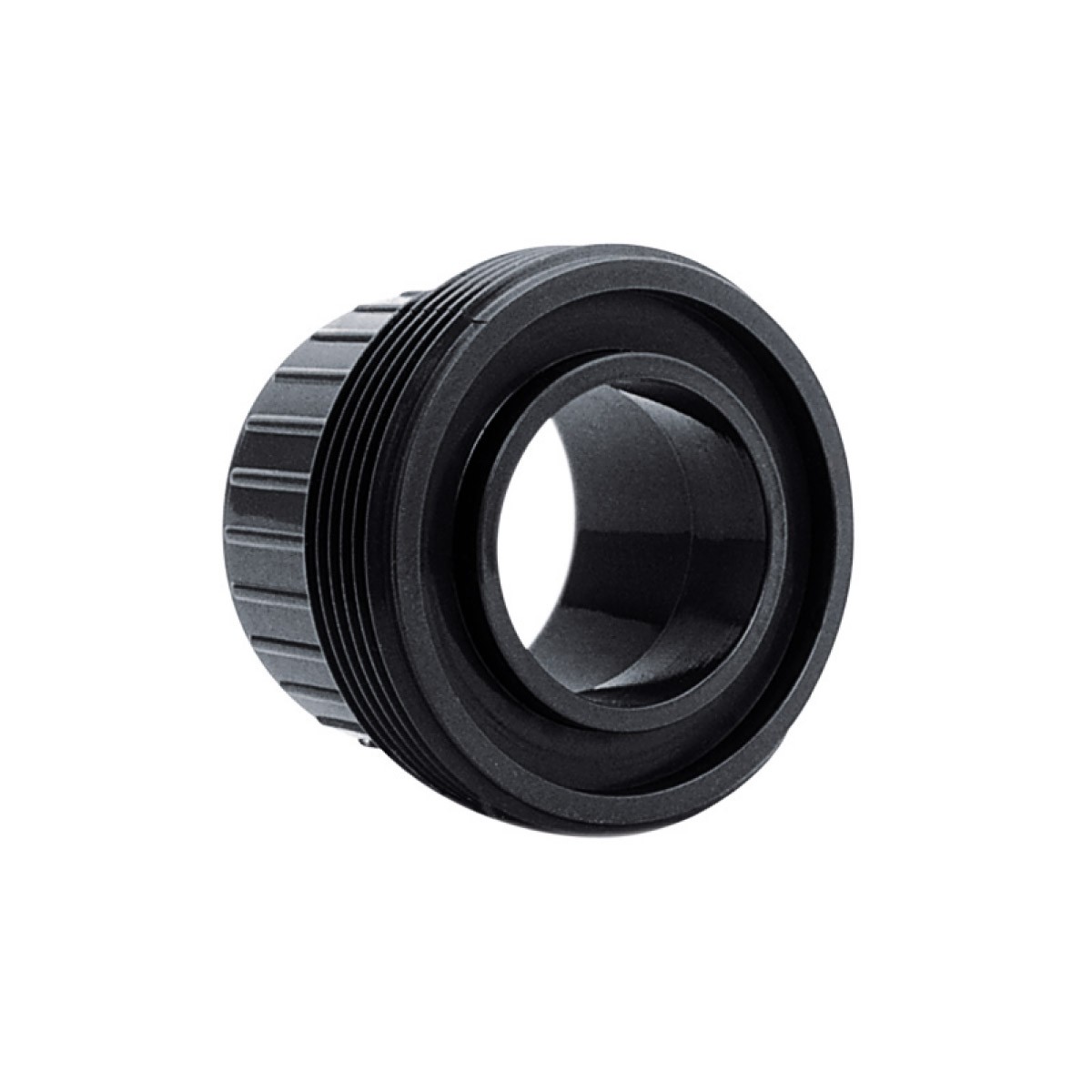

Einschraubteil für Verschraubung, Klebe (PVC-U)
PVC-U Einschraubteil (Klebe) als Anschlussteil für die Verschraubung der IBG-Reihe, Dimensionen d16 bis d110.
Beschreibung
Einschraubteil für Verschraubung, Klebe
- Klebe
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 71120 | 51513535 | d16 | 16 | 50 |
| 71121 | 51513536 | d20 | 16 | 100 |
| 71122 | 51513537 | d25 | 16 | 50 |
| 70991 | 51513453 | d32 | 16 | 80 |
| 71123 | 51513538 | d40 | 16 | 20 |
| 71124 | 51513539 | d50 | 16 | 45 |
| 71125 | 51513540 | d63 | 16 | 35 |
| 71126 | 51513541 | d75 | 10 | 10 |
| 71127 | 51513542 | d90 | 10 | 10 |
| 71128 | 51513543 | d110 | 10 | 10 |
Technische Zeichnung & Maße
| d | DN | G | L | Z | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 16 | 10 | 3/4 | 14 | 10 | 22 | 0.02 |
| 20 | 15 | 1 | 16 | 15 | 26 | 0.01 |
| 25 | 20 | 11/4 | 19 | 20 | 33,3 | 0.02 |
| 32 | 25 | 11/2 | 22 | 25 | 41,5 | 0.03 |
| 40 | 32 | 2 | 28 | 32 | 51 | 0.05 |
| 50 | 40 | 21/4 | 33 | 40 | 61 | 0.06 |
| 63 | 50 | 23/4 | 42 | 50 | 76,5 | 0.13 |
| 75 | 65 | 31/2 | 44 | 31 | 96 | 0.22 |
| 90 | 80 | 4 | 51 | 35 | 109 | 0.39 |
| 110 | 100 | 5 | 61 | 41 | 133 | 0.61 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
