2-Wege modularer Kugelhahn M1 Adapterset, silikonfrei – PE-Schweißstutzen (PVC-U)
Modularer 2-Wege-Kugelhahn M1 Adapterset aus PVC-U mit PE-Schweißstutzen (metrisch, d16–d63), PTFE-Sitzdichtung, wahlweise EPDM oder FPM, silikonfrei, PN16.
Beschreibung

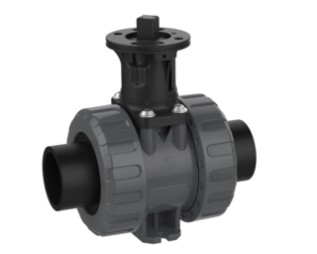

Kugelhahn 2W M1 metrisch (PE Schweißstutzen)
- PE Schweißstutzen
- Sitzdichtung: PTFE
- Adapterset
- silikonfrei
- einzeln verpackt
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210226 | EPDM | 16 | 10 | 16 | 9 | |
| 210233 | FPM | 16 | 10 | 16 | 9 | |
| 210227 | EPDM | 20 | 15 | 16 | 9 | |
| 210234 | FPM | 20 | 15 | 16 | 9 | |
| 210228 | EPDM | 25 | 20 | 16 | 8 | |
| 210235 | FPM | 25 | 20 | 16 | 8 | |
| 210229 | EPDM | 32 | 25 | 16 | 8 | |
| 210236 | FPM | 32 | 25 | 16 | 8 | |
| 210230 | EPDM | 40 | 32 | 16 | 8 | |
| 210237 | FPM | 40 | 32 | 16 | 8 | |
| 210231 | EPDM | 50 | 40 | 16 | 6 | |
| 210238 | FPM | 50 | 40 | 16 | 6 | |
| 210232 | EPDM | 63 | 50 | 16 | 4 | |
| 210239 | FPM | 63 | 50 | 16 | 4 |
Technische Zeichnung & Maße
| DN | d | G | A | B | C | D | E | F | H | I | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - | 16 | 17 |
| 15 | 20 | 1/2 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 | 16,5 | 16,5 |
| 20 | 25 | 3/4 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 | 19,5 | 19,5 |
| 25 | 32 | 1 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 | 23 | 23 |
| 32 | 40 | 1 1/4 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 | 31,5 | 31,5 |
| 50 | 63 | 2 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 | 38,5 | 38,5 |
Maße in mm · Buchstaben gemäß Zeichnung · t = Einstecktiefe (KM = Klebemuffe, KS = Klebestutzen) · G = Gewindegröße
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
