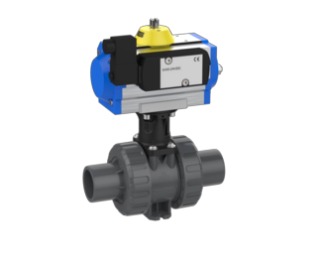

2-Wege modularer Industriekugelhahn M1 pneumatisch mit Magnetventil, silikonfrei – PVCu-Klebestutzen metrisch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Schwenkantrieb und aufgebautem 5/2-3/2-Wege-Magnetventil (24VDC), silikonfrei, Sitzdichtung PTFE, Anschluss PVCu Klebestutzen (metrisch) (d16–d63 / DN10–DN50), PN16, mit den Steuerfunktionen PO-NC, PO-NO und PO-DA sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung
Kugelhahn 2W M1 metrisch – PVCu Klebestutzen
- Anschluss: PVCu Klebestutzen (metrisch)
- Sitzdichtung: PTFE
- silikonfrei
- Pneumatischer Schwenkantrieb mit aufgebautem Magnetventil (5/2-3/2-Wege), 24VDC
- Steuerfunktionen: PO-NC, PO-NO, PO-DA
- Antriebstypen: MT05-2, MT15-4, MT17-4 (einfachwirkend) bzw. MT05DA, MT15DA (doppeltwirkend)
- Dichtungswerkstoff wählbar: EPDM oder FPM
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Steuerfunktion |
|---|---|---|---|---|---|---|---|---|
| 511708 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511715 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511722 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511729 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511736 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511743 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511709 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511716 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511723 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511730 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511737 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511744 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511710 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511717 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511724 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511731 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511738 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511745 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511711 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511718 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511725 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511732 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511739 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511746 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511712 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511719 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511726 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511733 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511740 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511747 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511713 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511720 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511727 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511734 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511741 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511748 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511714 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511721 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511728 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511735 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511742 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511749 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
