2-Wege modularer Industriekugelhahn M1 pneumatisch mit Stellungsrückmeldung und Magnetventil, silikonfrei – PVCu Klebestutzen metrisch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U, pneumatisch angetrieben mit Stellungsrückmeldung (Schalter pi 250 V) und integriertem Magnetventil (5/2-3/2-Wege, 24 V DC), silikonfrei, Sitzdichtung PTFE, Anschluss PVCu Klebestutzen (metrisch) (d16–d63 / DN10–DN50), PN16, mit den Antriebsfunktionen PO-NC, PO-NO oder PO-DA sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

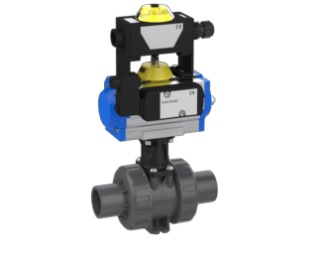

Kugelhahn 2W M1 metrisch – PVCu Klebestutzen
- Anschluss: PVCu Klebestutzen (metrisch)
- Sitzdichtung: PTFE
- silikonfrei
- Antrieb: pneumatisch (M1) mit Stellungsrückmeldung und Magnetventil
- Stellungsrückmeldung: Schalter pi 250 V
- Magnetventil: 5/2-3/2-Wege, 24 V DC
- Antriebsfunktion: PO-NC, PO-NO oder PO-DA
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 512074 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512081 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512088 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512095 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512102 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512109 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512075 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512082 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512089 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512096 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512103 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512110 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512076 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512083 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512090 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512097 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512104 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512111 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512077 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512084 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512091 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512098 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512105 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512112 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512078 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512085 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512092 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512099 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512106 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512113 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512079 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512086 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512093 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512100 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512107 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512114 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512080 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512087 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512094 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512101 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512108 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 512115 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
Rezensionen
Es gibt noch keine Rezensionen.
