2-Wege modularer Kugelhahn M1 mit Stellungsrückmeldung PNP, silikonfrei – Festflansch DIN-ANSI-JIS (PVC-U)
Modularer 2-Wege-Industrie-Kugelhahn M1 aus PVC-U mit induktiver Stellungsrückmeldung (pi PNP 10-30V DC), PTFE-Sitzdichtung, silikonfrei – Ausführung Festflansch DIN-ANSI-JIS (Festflansch (DIN-ANSI-JIS)), d20–d63 / DN15–DN50.
Beschreibung

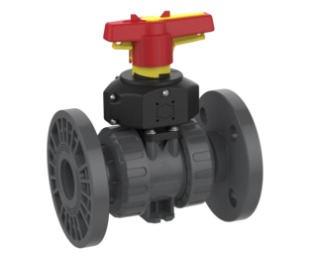

Kugelhahn 2W M1 DIN-ANSI-JIS – Festflansch
- Modularer 2-Wege-Industrie-Kugelhahn M1 aus PVC-U
- Festflansch (DIN-ANSI-JIS)
- Induktive Stellungsrückmeldung: Schalter pi PNP 10-30V DC
- Sitzdichtung: PTFE
- Silikonfrei gefertigt
- Dichtungswerkstoffe: EPDM oder FPM
- Einzeln verpackt
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 510190 | EPDM | 20 | 15 | 16 | 1 | |
| 510196 | FPM | 20 | 15 | 16 | 1 | |
| 510191 | EPDM | 25 | 20 | 16 | 1 | |
| 510197 | FPM | 25 | 20 | 16 | 1 | |
| 510192 | EPDM | 32 | 25 | 16 | 1 | |
| 510198 | FPM | 32 | 25 | 16 | 1 | |
| 510193 | EPDM | 40 | 32 | 16 | 1 | |
| 510199 | FPM | 40 | 32 | 16 | 1 | |
| 510194 | EPDM | 50 | 40 | 16 | 1 | |
| 510200 | FPM | 50 | 40 | 16 | 1 | |
| 510195 | EPDM | 63 | 50 | 16 | 1 | |
| 510201 | FPM | 63 | 50 | 16 | 1 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Anschlussart | Festflansch (DIN-ANSI-JIS) |
| Dimension | d20–d63 / DN15–DN50 |
| Einsatzbereich | Industrie & Prozess |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | EPDM, FPM |
| Schalter | pi PNP 10-30V DC |
