2-Wege-Kugelhahn M1 silikonfrei, PE-Schweißmuffe metrisch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U, silikonfrei, mit PE-Schweißmuffe (metrisch, d16–d63), PTFE-Sitzdichtung, Dichtungswerkstoff EPDM oder FPM, PN 16.
Beschreibung

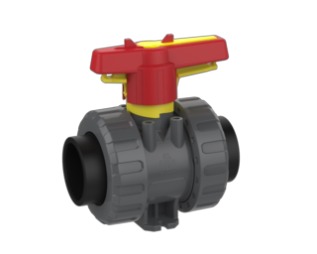

Kugelhahn 2W M1 metrisch, PE-Schweißmuffe
- PE Schweißmuffe
- Sitzdichtung: PTFE
- einzeln verpackt
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210104 | EPDM | 16 | 10 | 16 | 9 | |
| 210111 | FPM | 16 | 10 | 16 | 9 | |
| 210105 | EPDM | 20 | 15 | 16 | 9 | |
| 210112 | FPM | 20 | 15 | 16 | 9 | |
| 210106 | 51512593 | EPDM | 25 | 20 | 16 | 8 |
| 210113 | 51512598 | FPM | 25 | 20 | 16 | 8 |
| 210107 | 51512594 | EPDM | 32 | 25 | 16 | 8 |
| 210114 | 51512599 | FPM | 32 | 25 | 16 | 8 |
| 210108 | 51512595 | EPDM | 40 | 32 | 16 | 8 |
| 210115 | 51512600 | FPM | 40 | 32 | 16 | 8 |
| 210109 | 51512596 | EPDM | 50 | 40 | 16 | 6 |
| 210116 | 51512601 | FPM | 50 | 40 | 16 | 6 |
| 210110 | 51512597 | EPDM | 63 | 50 | 16 | 4 |
| 210117 | 51512602 | FPM | 63 | 50 | 16 | 4 |
Technische Zeichnung & Maße
| DN | d | G | A | B | C | D | E | F | H | I | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - | 16 | 17 |
| 15 | 20 | 1/2 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 | 16,5 | 16,5 |
| 20 | 25 | 3/4 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 | 19,5 | 19,5 |
| 25 | 32 | 1 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 | 23 | 23 |
| 32 | 40 | 1 1/4 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 | 31,5 | 31,5 |
| 50 | 63 | 2 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 | 38,5 | 38,5 |
Maße in mm · Buchstaben gemäß Zeichnung · t = Einstecktiefe (KM = Klebemuffe, KS = Klebestutzen) · G = Gewindegröße
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
