2-Wege Kugelhahn S6 PTFE – PE-Schweißmuffe metrisch (PVC-U)
2-Wege-Kugelhahn S6 aus PVC-U mit PTFE-Sitzdichtung, Anschluss PE-Schweißmuffe (metrisch), d16–d110 / DN10–DN80, PN16 (d110: PN10), wahlweise EPDM- oder FPM-Dichtung; einzeln verpackt.
Beschreibung

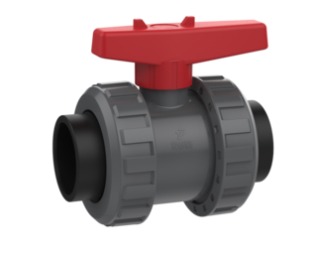

Kugelhahn 2W S6 metrisch – PE-Schweißmuffe
- 2-Wege-Kugelhahn S6 aus PVC-U
- Anschluss: PE-Schweißmuffe (metrisch)
- Sitzdichtung: PTFE
- Dichtungswerkstoff: EPDM oder FPM
- Einzeln verpackt
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 126966 | 51511243 | EPDM | 16 | 10 | 16 | 20 |
| 126977 | 51511253 | FPM | 16 | 10 | 16 | 20 |
| 126967 | 51511244 | EPDM | 20 | 15 | 16 | 20 |
| 126978 | 51511254 | FPM | 20 | 15 | 16 | 20 |
| 126968 | 51511245 | EPDM | 25 | 20 | 16 | 20 |
| 126979 | 51511255 | FPM | 25 | 20 | 16 | 20 |
| 126969 | 51511246 | EPDM | 32 | 25 | 16 | 15 |
| 126980 | 51511256 | FPM | 32 | 25 | 16 | 15 |
| 126970 | 51511247 | EPDM | 40 | 32 | 16 | 20 |
| 126981 | 51511257 | FPM | 40 | 32 | 16 | 20 |
| 126971 | 51511248 | EPDM | 50 | 40 | 16 | 20 |
| 126982 | 51511258 | FPM | 50 | 40 | 16 | 20 |
| 126972 | 51511249 | EPDM | 63 | 50 | 16 | 10 |
| 126983 | 51511259 | FPM | 63 | 50 | 16 | 10 |
| 129021 | 51511584 | EPDM | 75 | 65 | 16 | 4 |
| 129022 | 51511585 | FPM | 75 | 65 | 16 | 4 |
| 129363 | EPDM | 90 | 80 | 16 | 1 | |
| 129364 | FPM | 90 | 80 | 16 | 1 | |
| 129798 | EPDM | 110 | 80 | 10 | 1 | |
| 129799 | FPM | 110 | 80 | 10 | 1 |
Technische Zeichnung & Maße
| DN | d | G | A | B | D | H | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8” | 44,5 | 42,5 | 55,5 | 47 | 16,5 | 17 |
| 15 | 20 | 1/2” | 44,5 | 42,5 | 55,5 | 47 | 16,5 | 17 |
| 20 | 25 | 3/4” | 50 | 55 | 62 | 53 | 19,5 | 20 |
| 25 | 32 | 1” | 52,5 | 55 | 70 | 55,5 | 22,5 | 22,5 |
| 32 | 40 | 1 1/4” | 61 | 65 | 87 | 76 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2” | 77 | 75 | 101,5 | 88,5 | 31,5 | 31,5 |
| 50 | 63 | 2” | 87 | 75 | 115,5 | 98 | 38,5 | 38,5 |
| 65 | 75 | 2 1/2” | 110 | 111 | 144,5 | 126 | 45 | 45 |
| 80 | 90 | 3” | 136 | 133,5 | 180,5 | 150,5 | 56,5 | 54 |
| 80 | 110 | 4” | 136 | 133,5 | 180,5 | 150,5 | 61 | - |
Maße in mm · Buchstaben gemäß Zeichnung · t = Einstecktiefe (KM = Klebemuffe, KS = Klebestutzen) · G = Gewindegröße
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN10, PN16 |
| Einsatzbereich | Industrie & Prozess |
