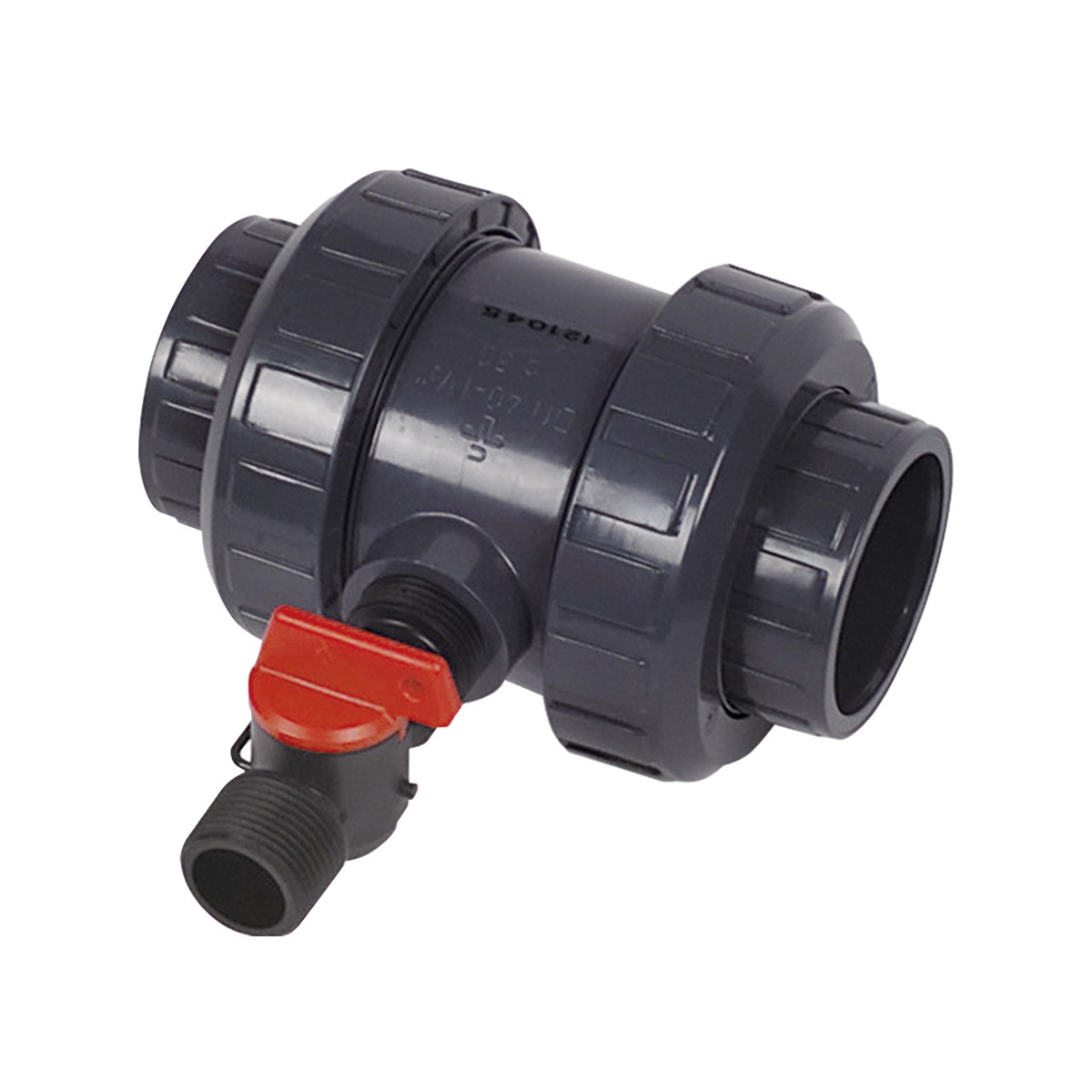

Rückschlagventil S6 (Schwimmbadvariante)
Rückschlagventil S6 (Schwimmbadvariante) aus PVC-U mit PVCu-Klebemuffe, Dichtung EPDM oder FPM, V4A-Feder, Öffnungsdruck 0,03 bar, Betriebstemperatur max. 60 °C. Erhältlich mit grauem oder transparentem Gehäuse sowie mit 3/4″-Gewindeanschluss für ein Ablassventil. Optimale Durchflusswerte, geringer Druckverlust, gleiche Gehäuselänge wie Kugelhahn S6, servicefreundlich.
Beschreibung
Rückschlagventil S6 (Schwimmbadvariante)
- Öffnungsdruck 0,03 bar
- Betriebstemperatur max. 60 °C
- Radial ein- und ausbaubar
- Optimale Durchflusswerte
- Servicefreundlich
- Transparentes Gehäuse (optional)
- ¾" Ablasshahn (optional)
- Geringer Druckverlust
- Gleiche Gehäuselänge wie Kugelhahn S6
- Federmaterial: V4A
| Art.-Nr. (Peraplas) | KLN-Nr. | Produkt | B-kg | VE |
|---|---|---|---|---|
| 126358 | 51511188 | Rückschlagventil S6 DN32 PVC grau PVCu Klebemuffe d40 metrisch PN16 EPDM | 0.65 | 20.00 |
| 126360 | 51511190 | Rückschlagventil S6 DN50 PVC grau PVCu Klebemuffe d63 metrisch PN16 EPDM | 0.97 | 10.00 |
| 126361 | 51511191 | Rückschlagventil S6 DN32 PVC grau PVCu Klebemuffe d40 metrisch PN16 FPM | 0.65 | 20.00 |
| 126359 | 51511189 | Rückschlagventil S6 DN40 PVC grau PVCu Klebemuffe d50 metrisch PN16 EPDM | 0.67 | 20.00 |
| 126362 | 51511192 | Rückschlagventil S6 DN40 PVC grau PVCu Klebemuffe d50 metrisch PN16 FPM | 0.70 | 20.00 |
| 126363 | 51511193 | Rückschlagventil S6 DN50 PVC grau PVCu Klebemuffe d63 metrisch PN16 FPM | 0.98 | 10.00 |
| 126364 | 51511194 | Rückschlagventil S6 DN32 PVC transparent PVCu Klebemuffe d40 metrisch PN16 EPDM | 0.60 | 20.00 |
| 126367 | 51511197 | Rückschlagventil S6 DN32 PVC transparent PVCu Klebemuffe d40 metrisch PN16 FPM | 0.68 | 20.00 |
| 126365 | 51511195 | Rückschlagventil S6 DN40 PVC transparent PVCu Klebemuffe d50 metrisch PN16 EPDM | 0.65 | 20.00 |
| 126368 | 51511198 | Rückschlagventil S6 DN40 PVC transparent PVCu Klebemuffe d50 metrisch PN10 FPM | 0.70 | 20.00 |
| 126366 | 51511196 | Rückschlagventil S6 DN50 PVC transparent PVCu Klebemuffe d63 metrisch PN16 EPDM | 0.95 | 10.00 |
| 126369 | 51511199 | Rückschlagventil S6 DN50 PVC transparent PVCu Klebemuffe d63 metrisch PN16 FPM | 1.03 | 10.00 |
| 126352 | 51511183 | Rückschlagventil S6 mit R 3/4“ Gewindeanschluss, DN32 PVC grau PVCu Klebemuffe d40 metrisch PN16 EPDM Flachdichtung 25*16*3 beigelegt | 0.63 | 20.00 |
| 126355 | Rückschlagventil S6 mit R 3/4“ Gewindeanschluss, DN32 PVC grau PVCu Klebemuffe 40 metrisch PN16 FPM Flachdichtung 25*16*3 beigelegt | 0.66 | 20.00 | |
| 126353 | 51511184 | Rückschlagventil S6 mit R 3/4“ Gewindeanschluss, DN40 PVC grau PVCu Klebemuffe d50 metrisch PN16 EPDM Flachdichtung 25*16*3 beigelegt | 0.67 | 20.00 |
| 126356 | 51511186 | Rückschlagventil S6 mit R 3/4“ Gewindeanschluss, DN40 PVC grau PVCu Klebemuffe d50 metrisch PN16 FPM Flachdichtung 25*16*3 beigelegt | 0.68 | 20.00 |
| 126354 | 51511185 | Rückschlagventil S6 mit R 3/4“ Gewindeanschluss, DN50 PVC grau PVCu Klebemuffe d63 metrisch PN16 EPDM Flachdichtung 25*16*3 beigelegt | 0.89 | 10.00 |
| 126357 | 51511187 | Rückschlagventil S6 mit R 3/4“ Gewindeanschluss, DN50 PVC grau PVCu Klebemuffe d63 metrisch PN16 FPM Flachdichtung 25*16*3 beigelegt | 1.03 | 10.00 |

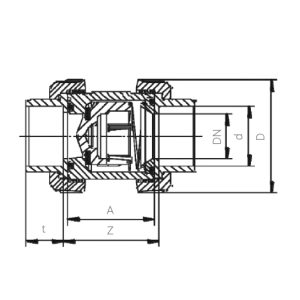

Technische Zeichnung & Maße
| d | DN | D | G | L1 | A | Z | t |
|---|---|---|---|---|---|---|---|
| 40 | 32 | 101,5 | 1 ¼" | 173 | 77 | 84 | 26,5 |
| 50 | 40 | 101,5 | 1 ½" | 182 | 77 | 87 | 31,5 |
| 63 | 50 | 115,5 | 2" | 208 | 87 | 99 | 38,5 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|---|
| Material | PVC-U |
