2-Wege-Kugelhahn M1 pneumatisch mit Magnetventil, PP-Schweißmuffe (PP-H)
Modularer 2-Wege-Industriekugelhahn M1 aus PP-H mit pneumatischem Antrieb und 5/2-3/2-Wege-Magnetventil (24 V DC), silikonfrei. Anschluss als PP-Schweißmuffe. Sitzdichtung PTFE, Dichtung EPDM oder FPM. Wirkungsweise PO-NC, PO-NO oder doppeltwirkend PO-DA (Antriebstyp größenabhängig). d16–d63 / DN10–DN50, PN10. Katalog-Code 38M. Preise nicht Bestandteil dieser Daten.
Beschreibung

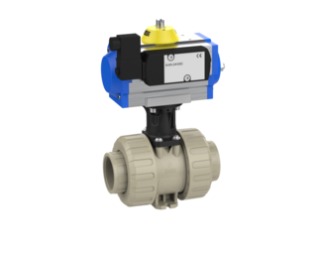

2-Wege-Kugelhahn M1 pneumatisch mit Magnetventil – PP-Schweißmuffe (PO-NC / PO-NO / PO-DA)
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Wirkungsweise | Typ |
|---|---|---|---|---|---|---|---|---|
| 512954 | EPDM | 16 | 10 | 10 | 1 | PO-NC | MT05-2 | |
| 512961 | FPM | 16 | 10 | 10 | 1 | PO-NC | MT05-2 | |
| 512968 | EPDM | 16 | 10 | 10 | 1 | PO-NO | MT05-2 | |
| 512975 | FPM | 16 | 10 | 10 | 1 | PO-NO | MT05-2 | |
| 512982 | EPDM | 16 | 10 | 10 | 1 | PO-DA | MT05DA | |
| 512989 | FPM | 16 | 10 | 10 | 1 | PO-DA | MT05DA | |
| 512955 | EPDM | 20 | 15 | 10 | 1 | PO-NC | MT05-2 | |
| 512962 | FPM | 20 | 15 | 10 | 1 | PO-NC | MT05-2 | |
| 512969 | EPDM | 20 | 15 | 10 | 1 | PO-NO | MT05-2 | |
| 512976 | FPM | 20 | 15 | 10 | 1 | PO-NO | MT05-2 | |
| 512983 | EPDM | 20 | 15 | 10 | 1 | PO-DA | MT05DA | |
| 512990 | FPM | 20 | 15 | 10 | 1 | PO-DA | MT05DA | |
| 512956 | EPDM | 25 | 20 | 10 | 1 | PO-NC | MT05-2 | |
| 512963 | FPM | 25 | 20 | 10 | 1 | PO-NC | MT05-2 | |
| 512970 | EPDM | 25 | 20 | 10 | 1 | PO-NO | MT05-2 | |
| 512977 | FPM | 25 | 20 | 10 | 1 | PO-NO | MT05-2 | |
| 512984 | EPDM | 25 | 20 | 10 | 1 | PO-DA | MT05DA | |
| 512991 | FPM | 25 | 20 | 10 | 1 | PO-DA | MT05DA | |
| 512957 | EPDM | 32 | 25 | 10 | 1 | PO-NC | MT05-2 | |
| 512964 | FPM | 32 | 25 | 10 | 1 | PO-NC | MT05-2 | |
| 512971 | EPDM | 32 | 25 | 10 | 1 | PO-NO | MT05-2 | |
| 512978 | FPM | 32 | 25 | 10 | 1 | PO-NO | MT05-2 | |
| 512985 | EPDM | 32 | 25 | 10 | 1 | PO-DA | MT05DA | |
| 512992 | FPM | 32 | 25 | 10 | 1 | PO-DA | MT05DA | |
| 512958 | EPDM | 40 | 32 | 10 | 1 | PO-NC | MT15-4 | |
| 512965 | FPM | 40 | 32 | 10 | 1 | PO-NC | MT15-4 | |
| 512972 | EPDM | 40 | 32 | 10 | 1 | PO-NO | MT15-4 | |
| 512979 | FPM | 40 | 32 | 10 | 1 | PO-NO | MT15-4 | |
| 512986 | EPDM | 40 | 32 | 10 | 1 | PO-DA | MT15DA | |
| 512993 | FPM | 40 | 32 | 10 | 1 | PO-DA | MT15DA | |
| 512959 | EPDM | 50 | 40 | 10 | 1 | PO-NC | MT15-4 | |
| 512966 | FPM | 50 | 40 | 10 | 1 | PO-NC | MT15-4 | |
| 512973 | EPDM | 50 | 40 | 10 | 1 | PO-NO | MT15-4 | |
| 512980 | FPM | 50 | 40 | 10 | 1 | PO-NO | MT15-4 | |
| 512987 | EPDM | 50 | 40 | 10 | 1 | PO-DA | MT15DA | |
| 512994 | FPM | 50 | 40 | 10 | 1 | PO-DA | MT15DA | |
| 512960 | EPDM | 63 | 50 | 10 | 1 | PO-NC | MT17-4 | |
| 512967 | FPM | 63 | 50 | 10 | 1 | PO-NC | MT17-4 | |
| 512974 | EPDM | 63 | 50 | 10 | 1 | PO-NO | MT17-4 | |
| 512981 | FPM | 63 | 50 | 10 | 1 | PO-NO | MT17-4 | |
| 512988 | EPDM | 63 | 50 | 10 | 1 | PO-DA | MT15DA | |
| 512995 | FPM | 63 | 50 | 10 | 1 | PO-DA | MT15DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | EPDM, FPM |
| Antrieb | pneumatisch |
| Anschlussart | PP-Schweißmuffe |
| Wirkungsweise | PO-NC, PO-NO, PO-DA |
| Antriebstyp | MT05-2, MT15-4, MT17-4, MT05DA, MT15DA |
| Magnetventil | 5/2-3/2-Wege, 24 V DC |
