2-Wege-Kugelhahn M1 silikonfrei, Gewindemuffe NPT (PP-H)
2-Wege modularer Industriekugelhahn M1 aus PP-H, silikonfrei, mit Gewindemuffe NPT (3/8″–2″), PTFE-Sitzdichtung, Dichtungswerkstoff EPDM oder FPM, PN 10.
Beschreibung

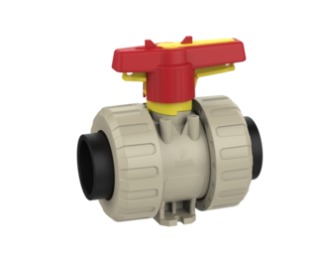

Kugelhahn 2W M1 Gewindemuffe NPT
- Gewindemuffe R
- Sitzdichtung: PTFE
- einzeln verpackt
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210268 | EPDM | 3/8" | 10 | 10 | 9 | |
| 210275 | FPM | 3/8" | 10 | 10 | 9 | |
| 210269 | EPDM | 1/2" | 15 | 10 | 9 | |
| 210276 | FPM | 1/2" | 15 | 10 | 9 | |
| 210270 | EPDM | 3/4" | 20 | 10 | 8 | |
| 210277 | FPM | 3/4" | 20 | 10 | 8 | |
| 210271 | EPDM | 1" | 25 | 10 | 8 | |
| 210278 | FPM | 1" | 25 | 10 | 8 | |
| 210272 | EPDM | 1 1/4" | 32 | 10 | 8 | |
| 210279 | FPM | 1 1/4" | 32 | 10 | 8 | |
| 210273 | EPDM | 1 1/2" | 40 | 10 | 6 | |
| 210280 | FPM | 1 1/2" | 40 | 10 | 6 | |
| 210274 | EPDM | 2" | 50 | 10 | 4 | |
| 210281 | FPM | 2" | 50 | 10 | 4 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | EPDM, FPM |
