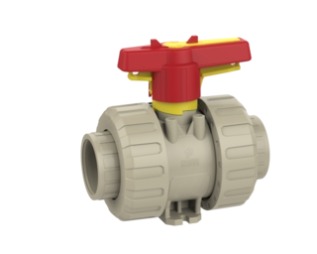

2-Wege-Kugelhahn M1 silikonfrei, PP-Schweißmuffe metrisch FFPM (PP-H)
2-Wege modularer Industriekugelhahn M1 aus PP-H, silikonfrei, mit PP-Schweißmuffe metrisch FFPM (16–110), PTFE-Sitzdichtung, Dichtungswerkstoff FFPM, PN 10.
Beschreibung
Kugelhahn 2W M1 PP-Schweißmuffe metrisch FFPM
- PP-Schweißmuffe
- Sitzdichtung: PTFE
- einzeln verpackt
- FFPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 211273 | FFPM | 16 | 10 | 10 | 9 | |
| 211274 | FFPM | 20 | 15 | 10 | 9 | |
| 211275 | FFPM | 25 | 20 | 10 | 8 | |
| 211276 | FFPM | 32 | 25 | 10 | 8 | |
| 211277 | FFPM | 40 | 32 | 10 | 8 | |
| 211278 | FFPM | 50 | 40 | 10 | 6 | |
| 211279 | FFPM | 63 | 50 | 10 | 4 | |
| 211280 | FFPM | 75 | 65 | 10 | 1 | |
| 211281 | FFPM | 90 | 80 | 10 | 1 | |
| 211282 | FFPM | 110 | 80 | 10 | 1 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FFPM |
