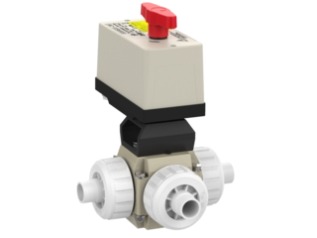

3-Wege-Kugelhahn S4 mit Elektroantrieb, L-Kugel, PVDF-Schweißstutzen (PVDF)

Beschreibung

Der 3-Wege-Kugelhahn Typ S4 aus PVDF ist mit Elektroantrieb 510 (Ausführung EO) und L-Kugel (L-Bohrung) ausgeführt. Anschluss: PVDF-Schweißstutzen (metrisch). Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Verfügbar in den Spannungen IND 12-24V AC/DC und ECO 230VAC. Abmessungen d16–d32 (DN10–DN25), Nenndruck PN10, Verpackungseinheit 1. Katalog-Code 68. Preise sind nicht Bestandteil dieser Daten.

Kugelhahn 3W S4 metrisch, PVDF-Schweißstutzen, L-Kugel, Elektroantrieb 510

• 3-Wege-Kugelhahn Typ S4
• Werkstoff: PVDF
• Betätigung: Elektroantrieb 510 (Ausführung EO)
• Kugelform: L-Kugel (L-Bohrung)
• Sitzdichtung: PTFE
• Dichtungswerkstoff: FPM
• Anschluss: PVDF-Schweißstutzen (metrisch)
• Spannungen: IND 12-24V AC/DC, ECO 230VAC
• Abmessungen d16–d32 / DN10–DN25
• PN10
• Verpackungseinheit (VE) 1
• Katalog-Code 68

Art.-Nr. (Praher)	KLN-Nr.	d	DN	Spannung
129761A		16	10	IND 12-24V AC/DC
129762		16	10	ECO 230VAC
129769A		20	15	IND 12-24V AC/DC
129770		20	15	ECO 230VAC
129777A		25	20	IND 12-24V AC/DC
129778		25	20	ECO 230VAC
129785A		32	25	IND 12-24V AC/DC
129786		32	25	ECO 230VAC

Technische Zeichnung & Maße

d	DN	L	L1	A	D	H	B	Y	C	Z
16	10	152	158	100	53	72	40	52,8	50	105,5
20	15	162	168	100	53	72	40	52,8	50	105,5
25	20	191	197	120	70	81,5	51,5	63	60	126
32	25	200	206	120	70	81,5	51,5	63,5	60	127
40	32	249	255	162	101	107,5	73	84,5	81	169
50	40	261	267	162	101	107,5	73	85,5	81	171
63	50	296	302	181	121,5	116,5	85	96,5	90,5	193

Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
