3-Wege-Kugelhahn S4 mit Pneumatikantrieb, T-Kugel, PVDF-Schweißmuffe (PVDF)
3-Wege-Industriekugelhahn Typ S4 aus PVDF mit pneumatischem Schwenkantrieb und T-Kugel (T-Bohrung), Anschluss PVDF-Schweißmuffe. Ansteuerung PO-NC, PO-NO, PO-DA (einfach-/doppeltwirkend). Sitzdichtung PTFE, Dichtungswerkstoff FPM. d16–d63 / DN10–DN50, PN10, VE 1. Katalog-Code 68.
Beschreibung
Der 3-Wege-Kugelhahn Typ S4 aus PVDF ist mit einem pneumatischen Schwenkantrieb und T-Kugel (T-Bohrung) ausgeführt. Anschluss: PVDF-Schweißmuffe (metrisch). Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Der Antrieb ist in den Ansteuerungen PO-NC (einfachwirkend normal geschlossen), PO-NO (einfachwirkend normal offen) und PO-DA (doppeltwirkend) verfügbar; Antriebstypen MT05-2/MT15-4/MT17-4 (einfachwirkend) bzw. MT05DA/MT15DA (doppeltwirkend). Abmessungen d16–d63 (DN10–DN50), Nenndruck PN10, Verpackungseinheit 1. Katalog-Code 68. Preise sind nicht Bestandteil dieser Daten.

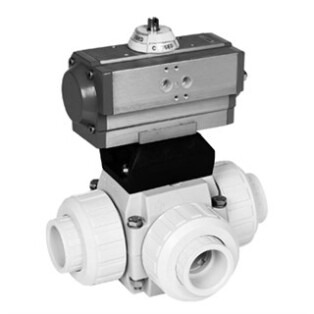

Kugelhahn 3W S4 metrisch, PVDF-Schweißmuffe, T-Kugel, Pneumatikantrieb (PO-NC/PO-NO/PO-DA)
- 3-Wege-Kugelhahn Typ S4
- Werkstoff: PVDF
- Betätigung: pneumatischer Schwenkantrieb
- Kugelform: T-Kugel (T-Bohrung)
- Sitzdichtung: PTFE
- Dichtungswerkstoff: FPM
- Anschluss: PVDF-Schweißmuffe (metrisch)
- Ansteuerung: PO-NC, PO-NO, PO-DA
- Antriebstypen: MT05-2, MT15-4, MT17-4, MT05DA, MT15DA
- Abmessungen d16–d63 / DN10–DN50
- PN10
- Verpackungseinheit (VE) 1
- Katalog-Code 68
| Art.-Nr. (Praher) | KLN-Nr. | Antrieb | d | DN | Typ |
|---|---|---|---|---|---|
| 126790 | PO-NC | 16 | 10 | MT05-2 | |
| 126801 | PO-NO | 16 | 10 | MT05-2 | |
| 126779 | PO-DA | 16 | 10 | MT05DA | |
| 125279 | PO-NC | 20 | 15 | MT05-2 | |
| 125280 | PO-NO | 20 | 15 | MT05-2 | |
| 125278 | PO-DA | 20 | 15 | MT05DA | |
| 126791 | PO-NC | 25 | 20 | MT05-2 | |
| 126802 | PO-NO | 25 | 20 | MT05-2 | |
| 126780 | PO-DA | 25 | 20 | MT05DA | |
| 125282 | PO-NC | 32 | 25 | MT05-2 | |
| 125283 | PO-NO | 32 | 25 | MT05-2 | |
| 125281 | PO-DA | 32 | 25 | MT05DA | |
| 125379 | PO-NC | 40 | 32 | MT15-4 | |
| 126803 | PO-NO | 40 | 32 | MT15-4 | |
| 126781 | PO-DA | 40 | 32 | MT15DA | |
| 126792 | PO-NC | 50 | 40 | MT15-4 | |
| 126804 | PO-NO | 50 | 40 | MT15-4 | |
| 126782 | PO-DA | 50 | 40 | MT15DA | |
| 126793 | PO-NC | 63 | 50 | MT17-4 | |
| 126805 | PO-NO | 63 | 50 | MT17-4 | |
| 126783 | PO-DA | 63 | 50 | MT15DA |
Technische Zeichnung & Maße
| d | DN | L | L1 | A | D | H | B | Y | C | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 152 | 158 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 20 | 15 | 162 | 168 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 25 | 20 | 191 | 197 | 120 | 70 | 81,5 | 51,5 | 63 | 60 | 126 |
| 32 | 25 | 200 | 206 | 120 | 70 | 81,5 | 51,5 | 63,5 | 60 | 127 |
| 40 | 32 | 249 | 255 | 162 | 101 | 107,5 | 73 | 84,5 | 81 | 169 |
| 50 | 40 | 261 | 267 | 162 | 101 | 107,5 | 73 | 85,5 | 81 | 171 |
| 63 | 50 | 296 | 302 | 181 | 121,5 | 116,5 | 85 | 96,5 | 90,5 | 193 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10 |
| Dimension | d16-d63 / DN10-DN50 |
| Anschlussart | PVDF-Schweißmuffe |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Pneumatikantrieb |
| Kugelform | T-Kugel |
| Ansteuerung | PO-NC, PO-NO, PO-DA |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
