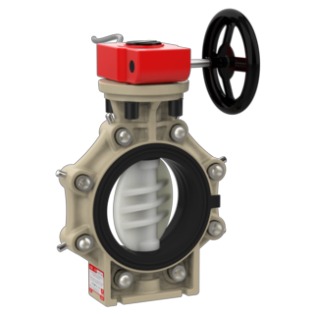

Absperrklappe K4 Lug Type DIN, Handgetriebe (Code 68) (PVDF)
Handbetätigte Absperrklappe K4 aus PVDF mit Handgetriebe (Schneckengetriebe), Flanschanschluss, Anschluss Lug Type DIN, FPM-Auskleidung, Katalog-Code 68. d75–d280 / DN65–DN250, PN10 (DN250: PN8).
Beschreibung
Die Absperrklappe K4 aus PVDF ist in dieser Ausführung handbetätigt mit Handgetriebe (Schneckengetriebe) und Flanschanschluss, Katalog-Code 68. Anschlussart: Lug Type DIN. Auskleidung/Dichtung FPM. Abmessungen d75–d280 (DN65–DN250), PN10, bei DN250 PN8, Verpackungseinheit 1. Preise sind nicht Bestandteil dieser Daten.
Absperrklappe K4 Lug Type DIN, Flanschanschluss, Handgetriebe, Code 68
- Absperrklappe (Butterfly Valve) Typ K4
- Werkstoff: PVDF
- Handbetätigt mit Handgetriebe (Schneckengetriebe)
- Flanschanschluss
- Anschluss: Lug Type DIN
- Auskleidung/Dichtung: FPM
- Abmessungen d75–d280 / DN65–DN250
- PN10 (DN250: PN8)
- Verpackungseinheit (VE) 1
- Katalog-Code 68
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 245571 | FPM | 75 | 65 | 10 | 1 | |
| 245572 | FPM | 90 | 80 | 10 | 1 | |
| 245573 | FPM | 110 | 100 | 10 | 1 | |
| 245574 | FPM | 140 | 125 | 10 | 1 | |
| 245575 | FPM | 160 | 150 | 10 | 1 | |
| 245576 | FPM | 225 | 200 | 10 | 1 | |
| 245577 | FPM | 280-10" | 250 | 8 | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10, PN8 |
| Dimension | d75–d280 / DN65–DN250 |
| Anschlussart | Lug Type DIN |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Handgetriebe (Schneckengetriebe) |
| Anschlussnorm | Lug Type DIN |
| Dichtungswerkstoff | FPM |
| Katalog-Code | 68 |
