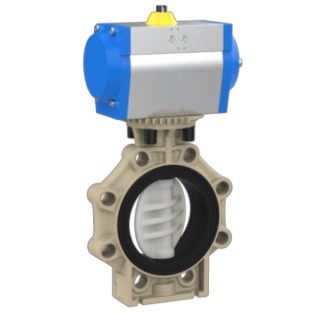

Absperrklappe K4 DIN-ANSI-JIS-BS (Wafer), Pneumatikantrieb (PVDF)
Absperrklappe K4 aus PVDF mit Pneumatikantrieb (PO), Flanschanschluss, Anschluss DIN-ANSI-JIS-BS (Wafer), FPM-Auskleidung. Antriebsausführungen PO-NC, PO-NO und PO-DA; Antriebstypen MT25-4…MT60-5 (einfachwirkend) bzw. MT17DA…MT50DA (doppeltwirkend). DN250 lose verpackt. d75–d280 / DN65–DN250, PN10 (DN250: PN8). Katalog-Code 68.
Beschreibung
Die Absperrklappe K4 aus PVDF ist in dieser Ausführung mit Pneumatikantrieb (PO) und Flanschanschluss ausgeführt. Anschlussart: DIN-ANSI-JIS-BS (Wafer). Der Antrieb ist in den Ausführungen PO-NC, PO-NO und PO-DA erhältlich; die Antriebstypen sind je nach Nennweite MT25-4 bis MT60-5 (einfachwirkend, NC/NO) bzw. MT17DA bis MT50DA (doppeltwirkend, DA). Bei DN250 werden Absperrklappe, Antrieb und Reduktion lose verpackt geliefert. Auskleidung/Dichtung FPM. Abmessungen d75–d280 (DN65–DN250), PN10, bei DN250 PN8, Verpackungseinheit 1. Katalog-Code 68. Preise sind nicht Bestandteil dieser Daten.
Absperrklappe K4 DIN-ANSI-JIS-BS (Wafer), Flanschanschluss, Pneumatikantrieb (PO-NC / PO-NO / PO-DA), Code 68
- Absperrklappe (Butterfly Valve) Typ K4
- Werkstoff: PVDF
- Pneumatikantrieb (PO), Flanschanschluss
- Anschluss: DIN-ANSI-JIS-BS (Wafer)
- Antriebsausführungen: PO-NC, PO-NO, PO-DA
- Antriebstypen: MT25-4…MT60-5 (einfachwirkend) bzw. MT17DA…MT50DA (doppeltwirkend)
- DN250 lose verpackt (Absperrklappe, Antrieb, Reduktion)
- Auskleidung/Dichtung: FPM
- Abmessungen d75–d280 / DN65–DN250
- PN10 (DN250: PN8)
- Verpackungseinheit (VE) 1
- Katalog-Code 68
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | Antrieb | d | DN | Typ | PN | VE |
|---|---|---|---|---|---|---|---|---|
| 544021 | FPM | PO-NC | 75-2 1/2" | 65 | MT25-4 | 10 | 1 | |
| 544022 | FPM | PO-NC | 90-3" | 80 | MT30-4 | 10 | 1 | |
| 544023 | FPM | PO-NC | 110-4" | 100 | MT35-4 | 10 | 1 | |
| 544024 | FPM | PO-NC | 140-5" | 125 | MT40-5 | 10 | 1 | |
| 544025 | FPM | PO-NC | 160-6" | 150 | MT45-5 | 10 | 1 | |
| 544026 | FPM | PO-NC | 225-8" | 200 | MT50-5 | 10 | 1 | |
| 544027 | FPM | PO-NC | 280-10" | 250 | MT60-5 | 8 | 1 | |
| 544031 | FPM | PO-NO | 75-2 1/2" | 65 | MT25-4 | 10 | 1 | |
| 544032 | FPM | PO-NO | 90-3" | 80 | MT30-4 | 10 | 1 | |
| 544033 | FPM | PO-NO | 110-4" | 100 | MT35-4 | 10 | 1 | |
| 544034 | FPM | PO-NO | 140-5" | 125 | MT40-5 | 10 | 1 | |
| 544035 | FPM | PO-NO | 160-6" | 150 | MT45-4 | 10 | 1 | |
| 544036 | FPM | PO-NO | 225-8" | 200 | MT50-4 | 10 | 1 | |
| 544037 | FPM | PO-NO | 280-10" | 250 | MT60-4 | 8 | 1 | |
| 544051 | FPM | PO-DA | 75-2 1/2" | 65 | MT17DA | 10 | 1 | |
| 544052 | FPM | PO-DA | 90-3" | 80 | MT20DA | 10 | 1 | |
| 544053 | FPM | PO-DA | 110-4" | 100 | MT25DA | 10 | 1 | |
| 544054 | FPM | PO-DA | 140-5" | 125 | MT30DA | 10 | 1 | |
| 544055 | FPM | PO-DA | 160-6" | 150 | MT35DA | 10 | 1 | |
| 544056 | FPM | PO-DA | 225-8" | 200 | MT40DA | 10 | 1 | |
| 544057 | FPM | PO-DA | 280-10" | 250 | MT50DA | 8 | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10, PN8 |
| Dimension | d75–d280 / DN65–DN250 |
| Anschlussart | DIN-ANSI-JIS-BS (Zwischenflansch/Wafer) |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Pneumatikantrieb (PO) |
| Antrieb | PO-NC, PO-NO, PO-DA |
| Anschlussnorm | DIN-ANSI-JIS-BS (Wafer) |
| Dichtungswerkstoff | FPM |
| Katalog-Code | 68 |
