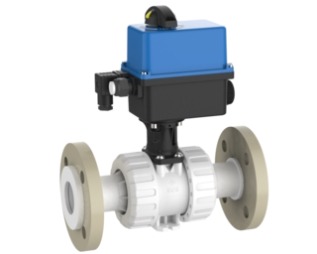

2-Wege-Kugelhahn M1 mit Elektroantrieb, Losflansch ANSI (PVDF)
Modularer 2-Wege-Industrie-Kugelhahn M1 aus PVDF, Losflansch ANSI, mit Elektroantrieb EO (Spannungs-/Typvarianten siehe Tabelle), PTFE-Sitzdichtung, Dichtung FPM, PN16 – silikonfrei.
Beschreibung
Losflansch ANSI – Code 68M
- Losflansch ANSI (Backing flange), lange Bauform
- Modularer 2-Wege-Industrie-Kugelhahn M1 aus PVDF
- Sitzdichtung: PTFE
- Dichtungswerkstoff: FPM
- Druckstufe: PN16
- silikonfrei gefertigt
- einzeln verpackt
- Elektroantrieb EO (Antriebstyp ER20 / ER60 bzw. 510 – siehe Tabelle)
- Spannungsvarianten siehe Tabelle
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | Typ | Spannung | PN | VE |
|---|---|---|---|---|---|---|---|---|
| 513337 | FPM | 1/2" | 15 | ER20 | 24V AC/DC | 16 | 1 | |
| 513338 | FPM | 3/4" | 20 | ER20 | 24V AC/DC | 16 | 1 | |
| 513339 | FPM | 1" | 25 | ER20 | 24V AC/DC | 16 | 1 | |
| 513340 | FPM | 1 1/4" | 32 | ER20 | 24V AC/DC | 16 | 1 | |
| 513341 | FPM | 1 1/2" | 40 | ER20 | 24V AC/DC | 16 | 1 | |
| 513342 | FPM | 2" | 50 | ER20 | 24V AC/DC | 16 | 1 | |
| 513921 | FPM | 2 1/2" | 65 | ER60 | 24V AC/DC | 16 | 1 | |
| 513922 | FPM | 3" | 80 | ER60 | 24V AC/DC | 16 | 1 | |
| 513923 | FPM | 4" | 80 | ER60 | 24V AC/DC | 16 | 1 | |
| 513343 | FPM | 1/2" | 15 | ER20 | 90-240VAC | 16 | 1 | |
| 513344 | FPM | 3/4" | 20 | ER20 | 90-240VAC | 16 | 1 | |
| 513345 | FPM | 1" | 25 | ER20 | 90-240VAC | 16 | 1 | |
| 513346 | FPM | 1 1/4" | 32 | ER20 | 90-240VAC | 16 | 1 | |
| 513347 | FPM | 1 1/2" | 40 | ER20 | 90-240VAC | 16 | 1 | |
| 513348 | FPM | 2" | 50 | ER20 | 90-240VAC | 16 | 1 | |
| 513924 | FPM | 2 1/2" | 65 | ER60 | 90-240VAC | 16 | 1 | |
| 513925 | FPM | 3" | 80 | ER60 | 90-240VAC | 16 | 1 | |
| 513926 | FPM | 4" | 80 | ER60 | 90-240VAC | 16 | 1 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN16 |
| Dimension | 1/2"–4" / DN15–DN80 |
| Anschlussart | Losflansch ANSI |
| Einsatzbereich | Industrie & Prozess |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
