2-Wege-Kugelhahn M1 pneumatisch mit Stellungsrückmelder, silikonfrei – Losflansch (DIN, lang) (PVDF)
2-Wege modularer Industriekugelhahn M1 aus PVDF, pneumatisch mit Stellungsrückmelder (pi-250V), Anschluss Losflansch (DIN, lang). Sitzdichtung PTFE, Dichtungswerkstoff FPM; Ansteuerung PO-NC / PO-NO / PO-DA. Abmessungen d20–d63 / DN15–DN50, silikonfrei, PN16.
Beschreibung
Der 2-Wege modulare Industriekugelhahn M1 aus PVDF ist pneumatisch mit Stellungsrückmelder (pi-250V) ausgeführt und wird silikonfrei gefertigt. Der Anschluss erfolgt über Losflansch (DIN, lang). Die Sitzdichtung besteht aus PTFE, als Dichtungswerkstoff kommt FPM zum Einsatz. Der pneumatische Antrieb ist in den Ansteuerungsvarianten PO-NC / PO-NO / PO-DA verfügbar (Antriebstypen MT05-2, MT05DA, MT15-4, MT15DA, MT17-4). Abmessungen d20–d63 / DN15–DN50, Nenndruck PN16, Verpackungseinheit 1. Katalog-Code 68M. Preise sind nicht Bestandteil dieser Daten.

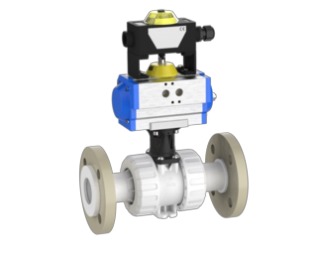

Kugelhahn 2W M1 pneumatisch mit Stellungsrückmelder (pi-250V) – Losflansch (DIN, lang)
- Losflansch (DIN, lang)
- Sitzdichtung: PTFE
- Ansteuerung: PO-NC / PO-NO / PO-DA
- Antrieb: pneumatisch mit Stellungsrückmelder (pi-250V)
- Dichtungswerkstoff: FPM
- einzeln verpackt
- silikonfrei
- Werkstoff: PVDF
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 513504 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 513510 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 513516 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 513505 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 513511 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 513517 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 513506 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 513512 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 513518 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 513507 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 513513 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 513519 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 513508 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 513514 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 513520 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 513509 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 513515 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 513521 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
| Anschlussart | Losflansch (DIN, lang) |
| Antrieb | Pneumatikantrieb mit Stellungsrückmelder pi-250V |
| Ansteuerung | PO-NC, PO-NO, PO-DA |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
