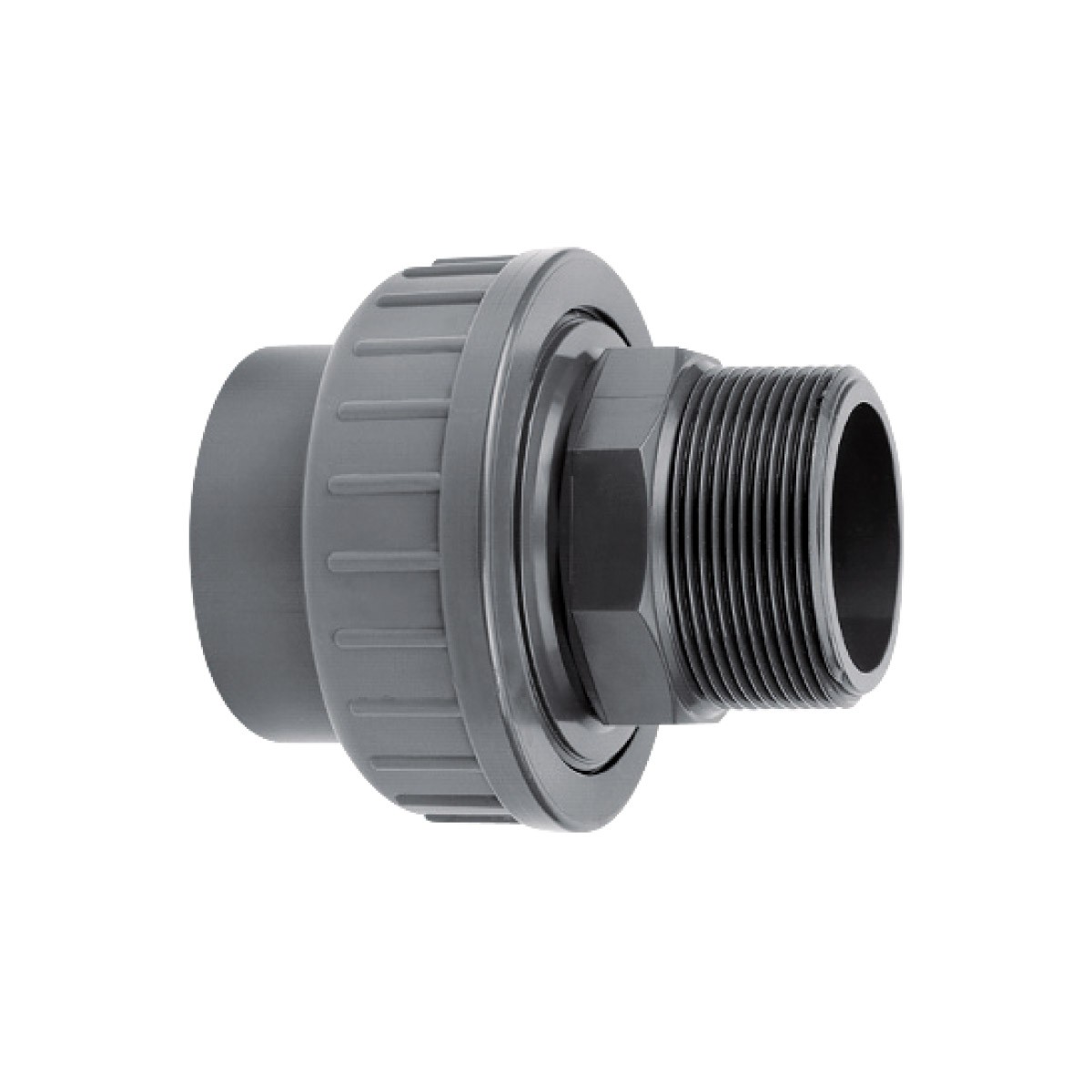

Verschraubung metrisch-BSP, Klebemuffe-Außengewinde (PVC-U)
PVC-U Verschraubung metrisch-BSP (Klebemuffe-Außengewinde) der IBG-Reihe, Dimensionen 12-1/4″ bis 63-2″.
Beschreibung
Verschraubung metrisch-BSP, Klebemuffe-Außengewinde
- Klebemuffe-Außengewinde
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 72169 | 00000858 | 12-1/4" | 10 | 50 |
| 71240 | 00000859 Im Shop kaufen ↗ | 16-3/8" | 10 | 50 |
| 71241 | 51513650 | d20-1/2" | 16 | 100 |
| 71242 | 51513651 | 25-3/4" | 16 | 50 |
| 71243 | 51513652 | 32-1" | 16 | 80 |
| 71244 | 51513653 | 40-1 1/4" | 16 | 50 |
| 71245 | 51513654 | 50-1 1/2" | 16 | 40 |
| 71246 | 51513655 | 63-2" | 16 | 20 |

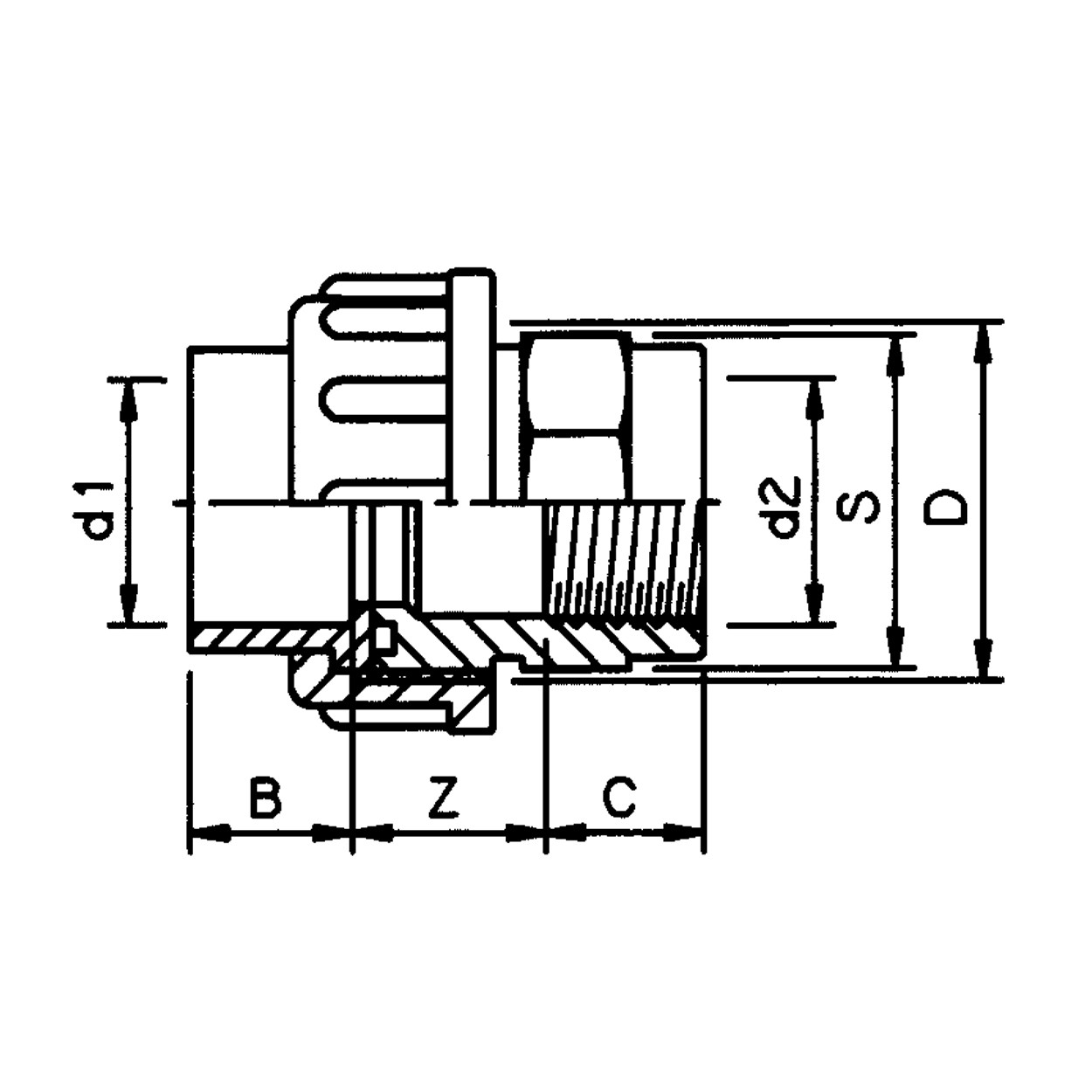

Technische Zeichnung & Maße
| d | DN | L | G1 | l | l1 | Z | E | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|
| 12 - 1/4“ | 6 | 5/8" | 12 | 9 | 5 | 33 | – | 0.03 |
| 16 - 3/8“ | 10 | 3/4" | 17 | 9 | 5 | 35 | – | 0.04 |
| 20 - 1/2“ | 15 | 1" | 19 | 10 | 5 | 43 | – | 0.04 |
| 25 - 3/4“ | 20 | 11/4" | 22 | 11 | 6 | 53 | – | 0.08 |
| 32 - 1“ | 25 | 11/2" | 25 | 12 | 6 | 60 | – | 0.10 |
| 40 - 11/4“ | 32 | 2" | 29 | 14 | 7 | 74 | – | 0.18 |
| 50 - 1 1/2“ | 40 | 21/4" | 34 | 16 | 7 | 83 | – | 0.19 |
| 63 - 2“ | 50 | 23/4" | 41 | 18 | 8 | 103 | – | 0.38 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
