Zubehör und Ersatzteile für Praher S4-Ventile: Dichtsätze für R.E.F.-Ventile und Rückschlagventile (EPDM, FPM, FFPM-O-Ringe), Klebemuffen und Klebestutzen (PVC, PVC-C), Schweißmuffen und Schweißstutzen (PE100, PP, PVDF), Gewindemuffen BSP/NPT (PVC, PVC-C, PP, PVDF), Fest- und Losflansche, lange Flanschsets sowie Überwurfmuttern (PVC, PVDF, PP-GFK) in metrischen und zölligen Baugrößen.

Anfrage senden

Kategorie:

Beschreibung

KLN-Nr. 51511915Marke: Industrie- & Prozesslösungen (Praher)

Diese Position fasst das Zubehör- und Ersatzteilprogramm für die Praher S4-Ventilbaureihe zusammen. Enthalten sind Dichtsätze für R.E.F.-Ventile S4 sowie für Rückschlagventile (Cone Check Valve) S4 in EPDM und FPM, dazu O-Ring-Dichtsätze aus FFPM für PVC- und PP+PVDF-Ausführungen. Für den Anschluss stehen Klebemuffen und Klebestutzen (metrisch und ASTM) in PVC und PVC-C, Schweißmuffen und Schweißstutzen (metrisch, ASTM und S4) in PE100, PP und PVDF sowie Gewindemuffen in BSP- und NPT-Ausführung (PVC, PVC-C, PP, PVDF) zur Verfügung. Ergänzt wird das Programm durch Festflansche DIN-ANSI-JIS (Klebemuffe, PVC und PVC-C), Losflansche S4 DIN, lange Flanschsets DIN (PP, PVDF) und Überwurfmuttern (PVC, PVDF, PP-GFK). Die Ersatzteilnummern (6, 8, 9, 10, 12) verweisen auf die Positionen in der Ventil-Explosionszeichnung; die Katalog-Codes lauten je nach Werkstoff 39, 49, 59, 69 bzw. 90. Alle Größen sind als metrische Außendurchmesser (d), zöllige Maße und Nennweiten (DN) angegeben.

Eigenschaften

  • Zubehör und Ersatzteile für die Praher S4-Ventilbaureihe
  • Dichtsätze für R.E.F.-Ventile S4 und Rückschlagventile S4 in EPDM und FPM
  • O-Ring-Dichtsätze aus FFPM für PVC- und PP+PVDF-Ausführungen
  • Klebemuffen und Klebestutzen (metrisch, ASTM) in PVC und PVC-C
  • Schweißmuffen und Schweißstutzen (metrisch, ASTM, S4) in PE100, PP und PVDF
  • Gewindemuffen BSP und NPT in PVC, PVC-C, PP und PVDF
  • Festflansche DIN-ANSI-JIS (Klebemuffe) in PVC und PVC-C, Losflansche S4 DIN
  • Lange Flanschsets DIN in PP und PVDF
  • Überwurfmuttern in PVC, PVDF und PP-GFK
  • Ersatzteilnummern 6, 8, 9, 10, 12; Katalog-Codes 39/49/59/69/90
  • Baugrößen d16-d110 bzw. 3/8"-4", Nennweiten DN10-DN100

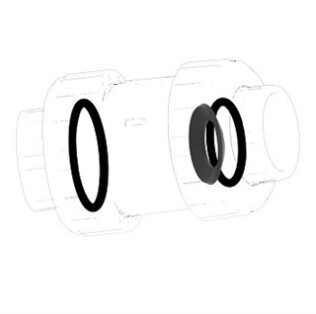

Dichtsatz für R.E.F.-Ventile S4 (Code 49)

Art.-Nr. (Praher) KLN-Nr. DN Dichtungswerkstoff VE
140000 51511915 10/15 EPDM 20
140983 51512021 10/15 FPM 20
140010 51511916 20 EPDM 20
140984 51512022 20 FPM 20
140012 51511917 25 EPDM 20
140985 51512023 25 FPM 20
140016 51511918 32 EPDM 20
140986 51512024 32 FPM 20
140028 51511921 40 EPDM 20
140987 51512025 40 FPM 20
140054 51511923 50 EPDM 20
140988 51512026 50 FPM 20
140057 51511924 65 EPDM 20
140989 51512027 65 FPM 20

Dichtsatz für Rückschlagventil S4, PVC (Code 49)

Art.-Nr. (Praher) KLN-Nr. d Material Dichtungswerkstoff VE
140095 51511931 90 PVC EPDM 5
140990 51512028 90 PVC FPM 5
141844 51512113 110 PVC EPDM 5
141843 51512112 110 PVC FPM 5

Dichtsatz für Rückschlagventil S4, PP + PVDF (Code 49)

Art.-Nr. (Praher) KLN-Nr. d Material Dichtungswerkstoff VE
141661 90 PP + PVDF EPDM 5
141662 90 PP + PVDF FPM 5
141664 110 PP + PVDF EPDM 5
141665 110 PP + PVDF FPM 5

O-Ring-Dichtsatz für Rückschlagventil S4, PVC (Code 49)

Art.-Nr. (Praher) KLN-Nr. d Material VE
51701 16/20 FFPM 1
51702 25 FFPM 1
51703 32 FFPM 1
51704 40 FFPM 1
51705 50 FFPM 1
51706 63 FFPM 1
51707 75 FFPM 1
51708 90 FFPM 1
51709 110 FFPM 1

O-Ring-Dichtsatz für Rückschlagventil S4, PP + PVDF (Code 49)

Art.-Nr. (Praher) KLN-Nr. d Material VE
51710 16/20 FFPM 1
51711 25 FFPM 1
51712 32 FFPM 1
51713 40 FFPM 1
51714 50 FFPM 1
51715 63 FFPM 1
51716 75 FFPM 1
51717 90 FFPM 1
51718 110 FFPM 1

Klebemuffe metrisch, PVC (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100555 51510085 16 10 PVC 1
100553 51510083 20 15 PVC 1
100551 51510082 25 20 PVC 1
100557 51510087 32 25 PVC 1
100450 51510057 40 32 PVC 1
100451 51510058 50 40 PVC 1
100500 51510074 63 50 PVC 1
140186 51511943 75 65 PVC 1
142485 00002879 90 80 PVC 1
142110 51512194 110 80 PVC 1

Klebemuffe ASTM, PVC (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100556 51510086 3/8" 10 PVC 1
100554 51510084 1/2" 15 PVC 1
101021 51510119 3/4" 20 PVC 1
100974 51510117 1" 25 PVC 1
101022 51510120 1 1/4" 32 PVC 1
100560 51510088 1 1/2" 40 PVC 1
100561 51510089 2" 50 PVC 1
140565 51512001 2 1/2" 65 PVC 1
142554 3" 80 PVC 1
142337 4" 80 PVC 1

Klebestutzen metrisch, PVC (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100724 51510102 16 10 PVC 1
102237 20 15 PVC 1
102238 25 20 PVC 1
102239 32 25 PVC 1
102240 40 32 PVC 1
102241 50 40 PVC 1
102242 63 50 PVC 1
140776 51512010 75 65 PVC 1
140617 51512005 90 80 PVC 1
141025 110 80 PVC 1

Gewindemuffe BSP, PVC (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140414 51511967 3/8" 10 PVC 1
140417 51511968 1/2" 15 PVC 1
140420 51511969 3/4" 20 PVC 1
140423 51511970 1" 25 PVC 1
140426 51511971 1 1/4" 32 PVC 1
140240 51511949 1 1/2" 40 PVC 1
140405 51511966 2" 50 PVC 1
140177 51511941 2 1/2" 65 PVC 1
140178 51511942 3" 80 PVC 1
142620 4" 80 PVC 1

Gewindemuffe NPT, PVC (Code 49)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140449 3/8" 10 PVC 1
140188 1/2" 15 PVC 1
140448 3/4" 20 PVC 1
140189 1" 25 PVC 1
140277 1 1/4" 32 PVC 1
140190 1 1/2" 40 PVC 1
140191 2" 50 PVC 1
140450 2 1/2" 65 PVC 1
140152 3" 80 PVC 1

Überwurfmutter, PVC (Code 49)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100454 51510059 16/20 10/15 PVC 1
100455 51510060 25 20 PVC 1
100456 51510061 32 25 PVC 1
100457 51510062 40 32 PVC 1
100423A 51510050 50 40 PVC 1
100499A 51510073 63 50 PVC 1
100550 51510081 75 65 PVC 1
100288 51510035 90 80 PVC 1
101586 51510149 110 80 PVC 1

Schweißmuffe metrisch, PE100 (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
141539 51512075 16 10 PE100 1
141540 20 15 PE100 1
141541 51512076 25 20 PE100 1
141542 51512077 32 25 PE100 1
141543 51512078 40 32 PE100 1
141544 51512079 50 40 PE100 1
141545 51512080 63 50 PE100 1
141546 75 65 PE100 1

Schweißmuffe S4, PE100 (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
141547 90 80 PE100 1
141548 110 80 PE100 1

Schweißstutzen S4, PE100 (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100867 51510110 16 10 PE100 1
100868 51510111 20 15 PE100 1
140495A 51511992 25 20 PE100 1
140496A 51511993 32 25 PE100 1
140071A 51511929 40 32 PE100 1
140445 51511988 50 40 PE100 1
140112 51511937 63 50 PE100 1

Schweißstutzen metrisch, PE100 (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140197 51511945 75 65 PE100 1
140060 51511925 90 80 PE100 1
141046 51512031 110 80 PE100 1

Festflansch DIN-ANSI-JIS, Klebemuffe PVC (Code 90)

Art.-Nr. (Praher) KLN-Nr. d Material DN VE
142069 51512185 d20 PVC PN16 – class 150 – 10K 1
142070 51512186 d25 PVC PN16 – class 150 – 10K 1
142071 51512187 d32 PVC PN16 – class 150 – 10K 1
142072 51512188 d40 PVC PN16 – class 150 – 10K 1
142073 51512189 d50 PVC PN16 – class 150 – 10K 1
142074 51512190 d63 PVC PN16 – class 150 – 10K 1
142075 51512191 d75 PVC PN16 – class 150 – 10K 1
142076 51512192 d90 PVC PN16 – class 150 – 10K 1
142077 51512193 d110 PVC PN16 – class 150 – 10K 1

Losflansch S4 DIN, PVC (Code 49)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
141964 20 15 PVC 1
141965 25 20 PVC 1
141966 32 25 PVC 1
141967 40 32 PVC 1
141968 50 40 PVC 1
141969 63 50 PVC 1
141970 75 65 PVC 1
141971 90 80 PVC 1
141972 110 100 PVC 1

Klebemuffe metrisch, PVC-C (Code 49)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
102050 16 10 PVC-C 1
102051 20 15 PVC-C 1
102052 25 20 PVC-C 1
102053 32 25 PVC-C 1
102054 40 32 PVC-C 1
102055 50 40 PVC-C 1
102010 63 50 PVC-C 1

Klebestutzen metrisch, PVC-C (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
102132 16 10 PVC-C 1
102133 20 15 PVC-C 1
102134 25 20 PVC-C 1
102135 32 25 PVC-C 1
102136 40 32 PVC-C 1
102137 50 40 PVC-C 1
102144 63 50 PVC-C 1

Gewindemuffe BSP, PVC-C (Code 59)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
142230 3/8" 10 PVC-C 1
142231 1/2" 15 PVC-C 1
142232 3/4" 20 PVC-C 1
142233 1" 25 PVC-C 1
142234 1 1/4" 32 PVC-C 1
142235 1 1/2" 40 PVC-C 1
142236 2" 50 PVC-C 1

Festflansch DIN-ANSI-JIS, Klebemuffe PVC-C (Code 90)

Art.-Nr. (Praher) KLN-Nr. d Material DN VE
142260 d20 PVC-C PN16 – class 150 – 10K 1
142261 d25 PVC-C PN16 – class 150 – 10K 1
142262 d32 PVC-C PN16 – class 150 – 10K 1
142263 d40 PVC-C PN16 – class 150 – 10K 1
142264 d50 PVC-C PN16 – class 150 – 10K 1
142265 d63 PVC-C PN16 – class 150 – 10K 1
143125 d75 PVC-C PN16 – class 150 – 10K 1
143126 d90 PVC-C PN16 – class 150 – 10K 1
143127 d110 PVC-C PN16 – class 150 – 10K 1

Schweißmuffe metrisch, PP (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100732 16 10 PP 1
100733 20 15 PP 1
100734 25 20 PP 1
100701 32 25 PP 1
100700 40 32 PP 1
100699 50 40 PP 1
100698 63 50 PP 1
140585 75 65 PP 1
140217 90 80 PP 1
142354 110 80 PP 1

Schweißmuffe ASTM, PP (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140774 1/2" 15 PP 1
140775 3/4" 20 PP 1
140777 1" 25 PP 1
140778 1 1/4" 32 PP 1
140779 1 1/2" 40 PP 1
140780 2" 50 PP 1
140781 2 1/2" 65 PP 1
140782 3" 80 PP 1
140531 4" 80 PP 1

Schweißstutzen metrisch, PP (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100751 16 10 PP 1
100752 20 15 PP 1
100753A 25 20 PP 1
100754A 32 25 PP 1
100755 40 32 PP 1
100756 50 40 PP 1
100757 63 50 PP 1
140629 75 65 PP 1
142643 90 80 PP 1
140543 110 80 PP 1

Gewindemuffe BSP, PP (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140415 3/8" 10 PP 1
140418 1/2" 15 PP 1
140421 3/4" 20 PP 1
140424 1" 25 PP 1
140427 1 1/4" 32 PP 1
140407 1 1/2" 40 PP 1
140406 2" 50 PP 1
140410 2 1/2" 65 PP 1
140412 3" 80 PP 1

Gewindemuffe NPT, PP (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
142105 3/8" 10 PP 1
140168 1/2" 15 PP 1
140768 3/4" 20 PP 1
140769 1" 25 PP 1
142109 1 1/4" 32 PP 1
141911 1 1/2" 40 PP 1
140770 2" 50 PP 1

Flanschset lang DIN, PP (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
220138 20 15 PP 1
220139 25 20 PP 1
220140 32 25 PP 1
220141 40 32 PP 1
220142 50 40 PP 1
220143 63 50 PP 1

Schweißmuffe metrisch, PVDF (Code 69)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100741 16 10 PVDF 1
100742A 20 15 PVDF 1
100743 25 20 PVDF 1
100744 32 25 PVDF 1
100745 40 32 PVDF 1
100746 50 40 PVDF 1
100747 63 50 PVDF 1
140395 75 65 PVDF 1
140402 90 80 PVDF 1
140160 110 80 PVDF 1

Schweißstutzen metrisch, PVDF (Code 69)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140364 16 10 PVDF 1
100761 20 15 PVDF 1
140635A 25 20 PVDF 1
140636A 32 25 PVDF 1
140379 40 32 PVDF 1
140385 50 40 PVDF 1
140390 63 50 PVDF 1
140396 75 65 PVDF 1
140403 90 80 PVDF 1
141523 110 80 PVDF 1

Gewindemuffe BSP, PVDF (Code 69)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
140416 3/8" 10 PVDF 1
140419 1/2" 15 PVDF 1
140422 3/4" 20 PVDF 1
140425 1" 25 PVDF 1
140428 1 1/4" 32 PVDF 1
140409 1 1/2" 40 PVDF 1
140391 2" 50 PVDF 1
140411 2 1/2" 65 PVDF 1
140413 3" 80 PVDF 1

Gewindemuffe NPT, PVDF (Code 69)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
142106 3/8" 10 PVDF 1
140815 1/2" 15 PVDF 1
140356 3/4" 20 PVDF 1
140085 1" 25 PVDF 1
140808 1 1/4" 32 PVDF 1
140493 1 1/2" 40 PVDF 1
140816 2" 50 PVDF 1

Flanschset lang DIN, PVDF (Code 69)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
220132 20 15 PVDF 1
220133 25 20 PVDF 1
220134 32 25 PVDF 1
220135 40 32 PVDF 1
220136 50 40 PVDF 1
220137 63 50 PVDF 1

Überwurfmutter, PVDF (Code 69)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100775A 16/20 10/15 PVDF 1
100688 25 20 PVDF 1
100776 32 25 PVDF 1
100712A 40 32 PVDF 1
140381 50 40 PVDF 1
140387 63 50 PVDF 1
140321 75 65 PVDF 1

Überwurfmutter, PP-GFK (Code 39)

Art.-Nr. (Praher) KLN-Nr. d DN Material VE
100619A 16/20 10/15 PP-GFK 1
100620A 25 20 PP-GFK 1
100621A 32 25 PP-GFK 1
140500 40 32 PP-GFK 1
140305 51511953 50 40 PP-GFK 1
141338 63 50 PP-GFK 1
140074A 75 65 PP-GFK 1
140326 90 80 PP-GFK 1
140145 110 80 PP-GFK 1

Downloads & Anleitungen

Zusätzliche Informationen

Material

PE100, PP, PP-GFK, PVC, PVC-C, PVDF
Dimension

1 1/2", 1 1/4", 1", 1/2", 110, 16, 16/20, 2 1/2", 2", 20, 25, 3", 3/4", 3/8", 32, 4", 40, 50, 63, 75, 90
Anschlussart

Flansch, Gewinde (BSP), Gewinde (NPT), Klebeanschluss (d), Schweißanschluss
Einsatzbereich

Industrie & Prozess
Dichtungswerkstoff

EPDM, FPM, FFPM
Bauteil

Dichtsatz, O-Ring-Dichtsatz, Klebemuffe, Klebestutzen, Schweißmuffe, Schweißstutzen, Gewindemuffe, Festflansch, Losflansch, Flanschset lang, Überwurfmutter
Gewindenorm

BSP, NPT
Ersatzteilnummer

6, 8, 9, 10, 12
Code

39, 49, 59, 69, 90

Rezensionen

Es gibt noch keine Rezensionen.

Schreibe die erste Rezension für „Zubehör & Ersatzteile S4-Ventile“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Ähnliche Produkte
