Koleno 90° lepené hrdlo-vnější závit (PVC-U)
Popis
PVC-U koleno 90° s lepeným hrdlem-vnějším závitem, velikosti 32-3/4" až 50-2", PN 10.
Koleno 90° lepené hrdlo-vnější závit
- Lepené hrdlo-vnější závit
- Materiál: PVC-U
| Č. art. (Praher) | Č. KLN | d | PN | VE |
|---|---|---|---|---|
| 75996 | 32-3/4" | 10 | 250 | |
| 75997 | 32-1" | 10 | 250 | |
| 71221 | 51513630 | 32-1 1/4" | 10 | 15 |
| 71222 | 51513631 | 40-1 1/4" | 10 | 50 |
| 71223 | 51513632 | 50-1 1/4" | 10 | 40 |
| 70883 | 51513390 | 50-1 1/2" | 10 | 40 |
| 71224 | 51513633 | 50-2" | 10 | 40 |

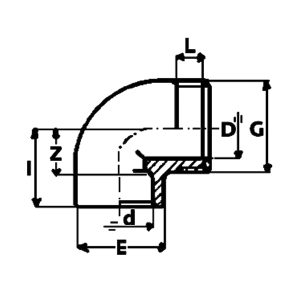

Technický výkres & rozměry
| d | DN | D | l | L | Z | E | Hmotnost [kg] |
|---|---|---|---|---|---|---|---|
| 32 - 11/4“ | 25 | 32 | 42 | 19,1 | 17 | 40,2 | 0.05 |
| 50 - 11/2“ | 32 | 31,8 | 47 | 21,4 | 21 | 50 | 0.11 |
| 40 - 11/4“ | 40 | 31,8 | 57 | 21,4 | 26 | 62 | 0.07 |
| 50 - 11/4“ | 40 | 38 | 57 | 21,4 | 26 | 62 | 0.12 |
| 50 - 2“ | 40 | 49,5 | 57 | 24,5 | 26 | 62 | 0.14 |
Rozměry v mm · hmotnost v kg · písmena dle výkresu
